На каком-то этапе, с ростом мощности УМ, появились странные глюко-баги у SunSDR2. Оставим за скобками, что другие трансиверы не испытывали никаких проблем в данной связке, оставим ксв 1,05 тоже за скобками и сконцнентрируемся на проблеме — экранированный кабель управления УМ стал причиной таких сильных наводок и проблем с трансивером (выяснилось опытным путем), что пришлось встать перед выбором — отказ от мощности или поиск решения.
Поскольку толстый экранированный кабель управления УМ больше не справлялся со своей задачей, не смотря на все попытки скрутить его в бухту и навешать на всю длину 2 кг феритовых колец и защелок — решением могло стать только развязать его при помощи опторазвязки.
Конечно, можно было пойти в ЧИП и ДИП и переплатить за горстку необходимых элементов три цены, но подумалось, что проще заказать готовый модуль у китайцев и немного подождать.

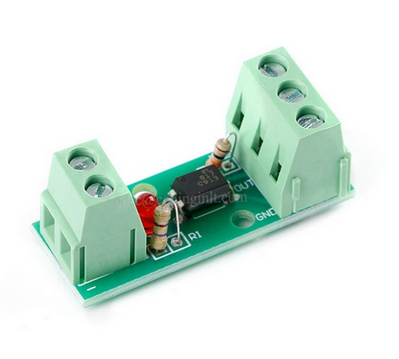

Примерно 2-3 недели спустя, которые прошли в борьбе за настройку антенны на крыше — пришел вожделенный пакетик.
Схема девайса, так же имела место быть.
Подключение, согласно рекомендаций ЕЕ и компиляции всех схем подключения получилась следующая:
Модуль был заказан заведомо 5 вольтовым,что бы не городить огород с питанием от БП и запитаться от трансивера.
Результат вышел вполне ожидаемым, наводку удалось нейтрализовать, 2 кг ферритов переедут на всякий случай под основание антенны, на фидер.
По старой традиции в проблеме виноват коллективный заговор — отсутствие заземления в розетке в моей новостройке в нарушением всех правил, очень «плохой» УМ одной очень известной фирмы которая строит только УМ, а так же плохая погода на марсе…
Линк на «кетайский девайс» прилагаю. <ЛИНК>
Хз, сколько он проживет, но если что, думаю, всегда можно найти что-то похожее у другого продавца.
Цена вопроса: 1.5 $
