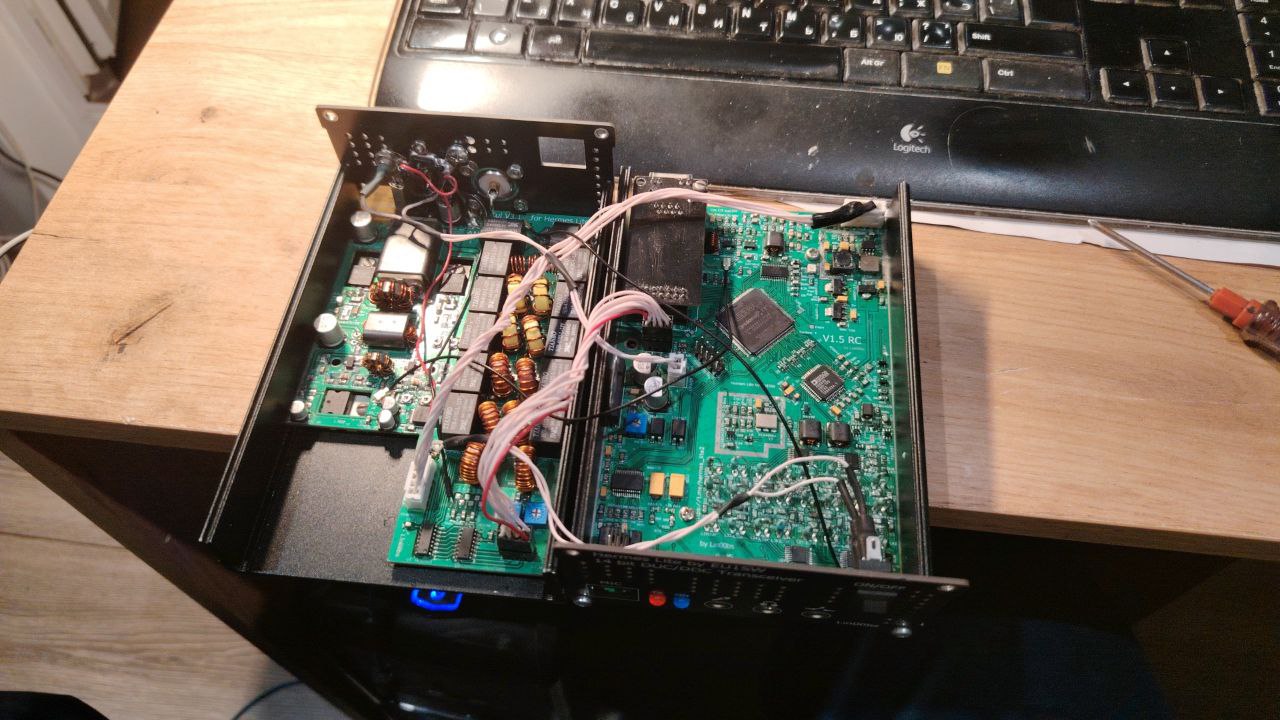

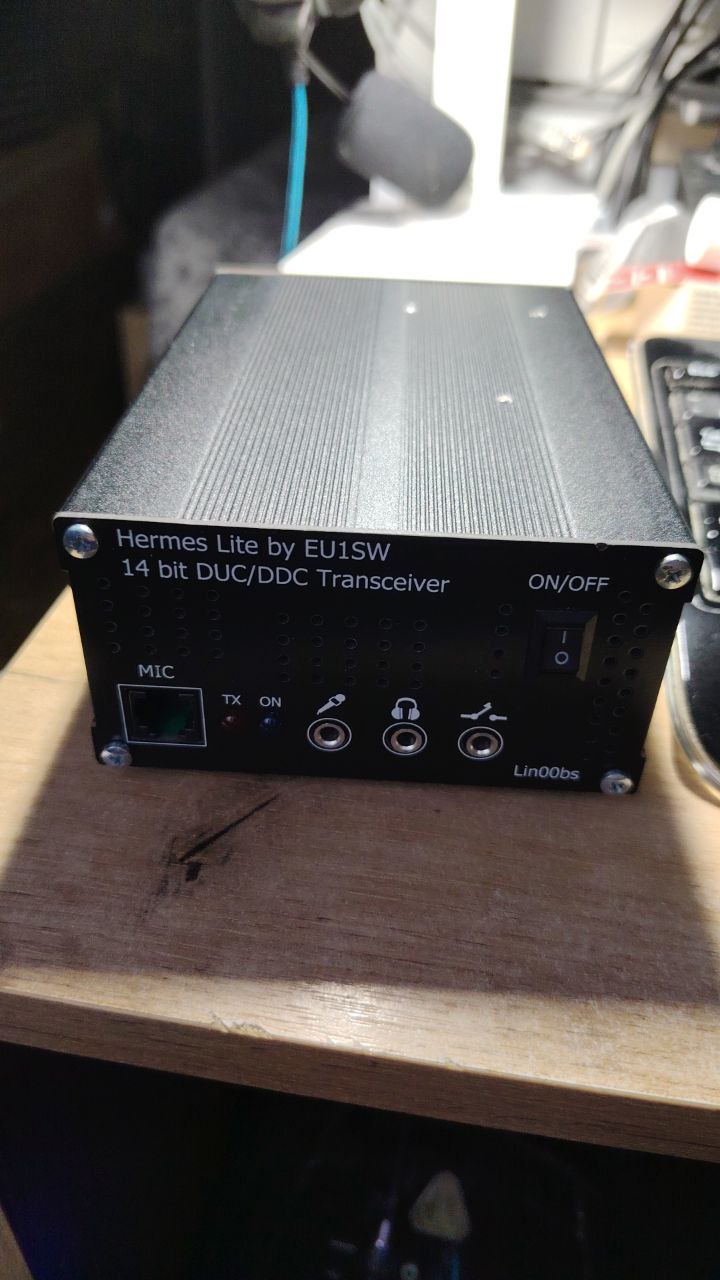

Наконец мне в руки попался sdr Hermes-Lite by EU1SW.
Как показала практика, прекрасная оболочка (корпус) от Linoobs скрывала сомнительную начинку неизвестного автора.
Впервые этот аппарат мне показал Сергей EW3MM как бюджетную альтернативу SunSDR2, и мне всегда хотелось посмотреть его в деле.
Трансивер пришел без разъема, а подходящего разъёма у меня не оказалось, пришлось срочно приобретать…
И вот, наконец, трансивер ожил. Далее нужно было его «настроить».
Я уже смотрел видео о работе, настройке и эксплуатации. К тому же у меня был опыт общения с SDR, однако реальность превзошла все мои ожидания…
Во-первых, оказалось, что для запуска трансивера на приём ничего не нужно, только нажать кнопочку POWER.
А чтобы выйти на передачу, нужно знать, где и какие «птички» поставить.
А «птичек» там много. И если в SunSDR2 они включают и выключают опции, то в «Гермесе» они могут пытаться включить то, чего в аппарате нет.

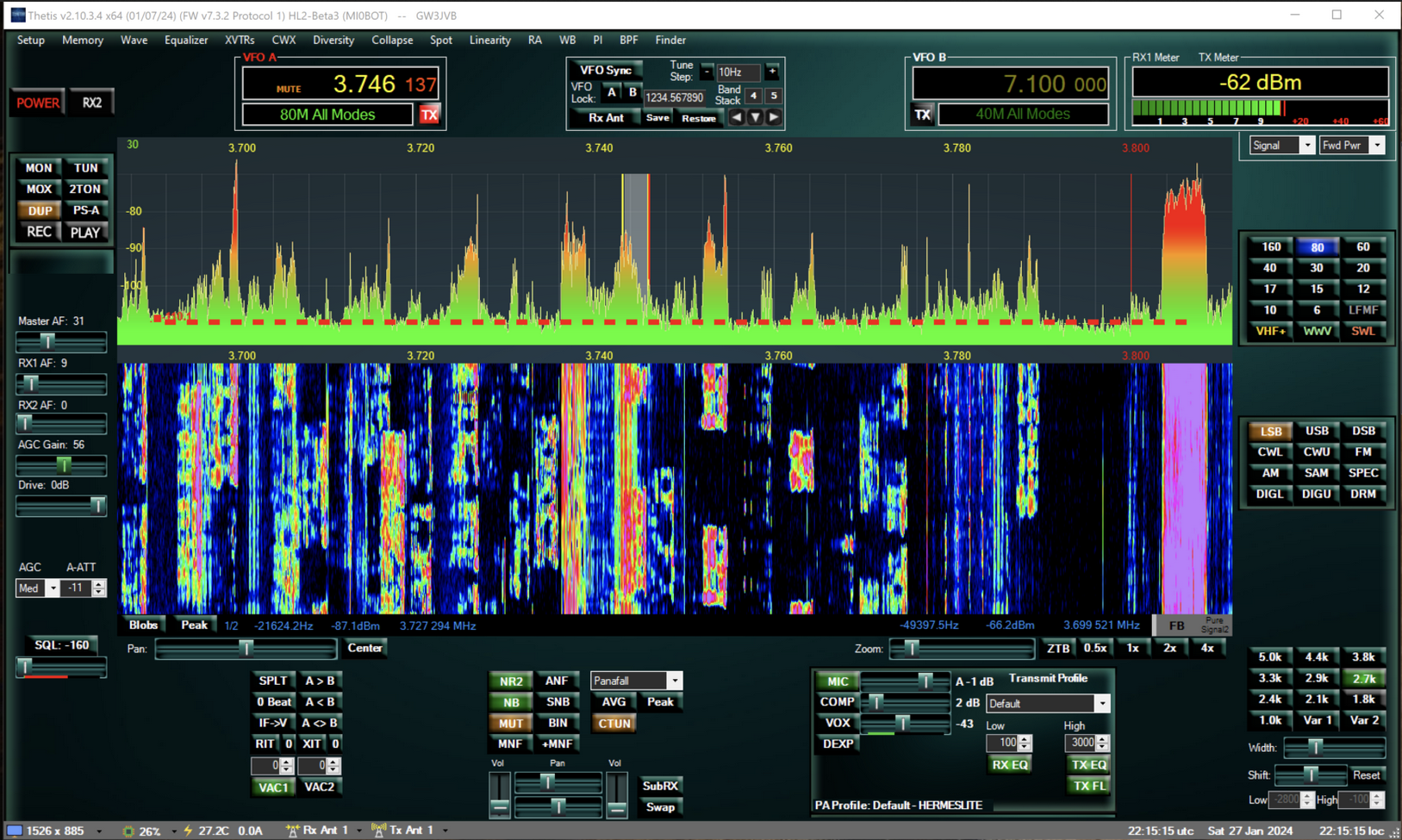

Первым делом я настроил приём — это было почти интуитивно.
Были ещё разъёмы на передней панели, но они почему-то работали не очень… С микрофона звука не было, а на приём звук шёл только в один канал.

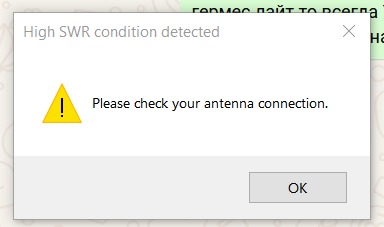

Может, микрофон нужен был моно? При попытках передачи выскакивало окошко с ошибкой SWR.

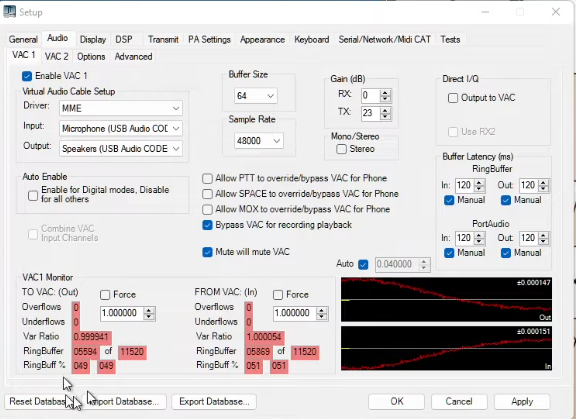

Причём если окно не закрывать (не нажимать «ОК»), то его можно игнорировать и работать на передачу. Впоследствии оказалось, что причина возникновения окна — очередная неверная «птичка» в настройках.
Ваттметр показывал по диапазонам грустные 10–12 Вт (а обещали 20!). А на ВЧ был жестокий завал: 15 м — 7 Вт, 10 м — 3 Вт.

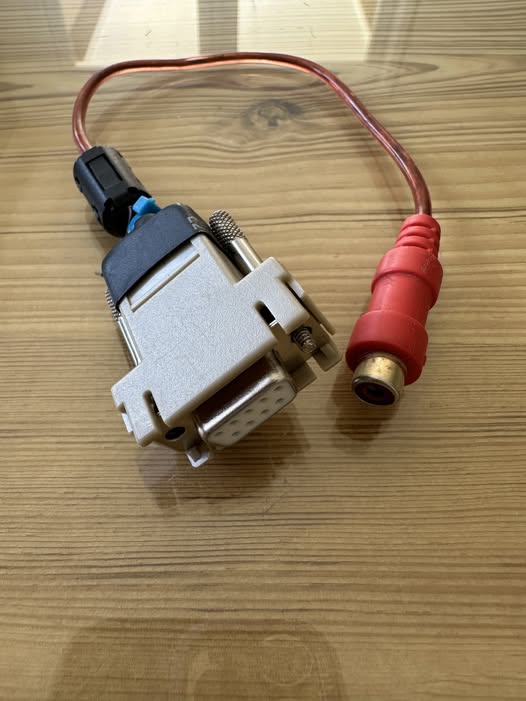

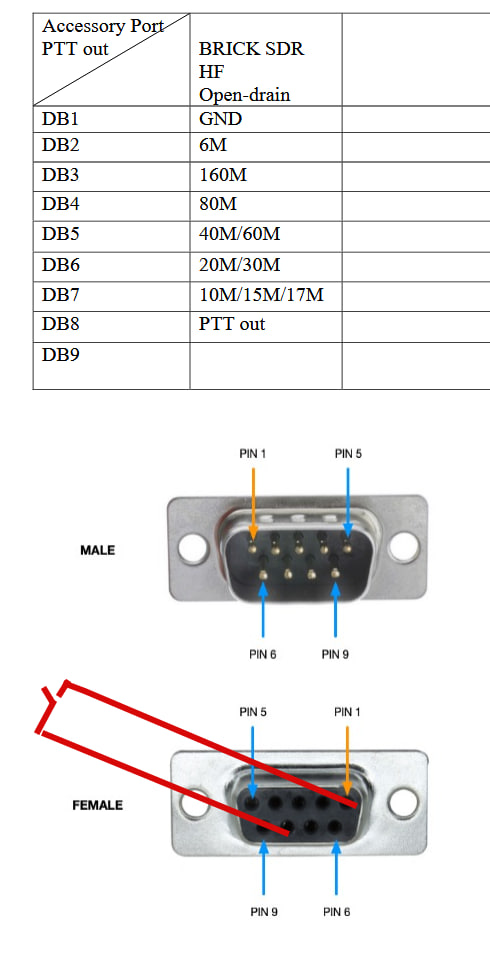

Что нужно для счастья? Педаль и управление усилителем мощности (УМ). Приступаем! Вот так выглядит переходник: 1-й и 8-й контакты разъёма DB9 идут на УМ и включают передачу.
Я потратил два дня на попытки заставить работать то, чего на плате даже не было)) Кто ж знал?

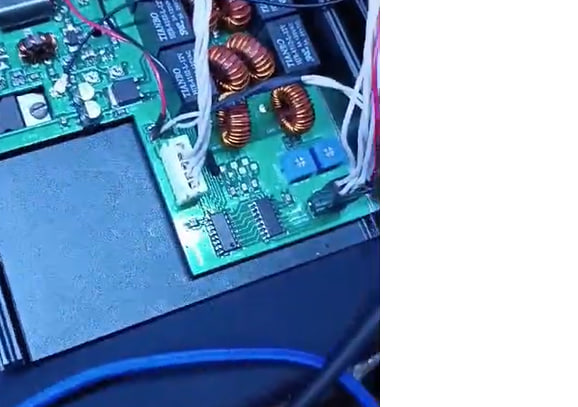

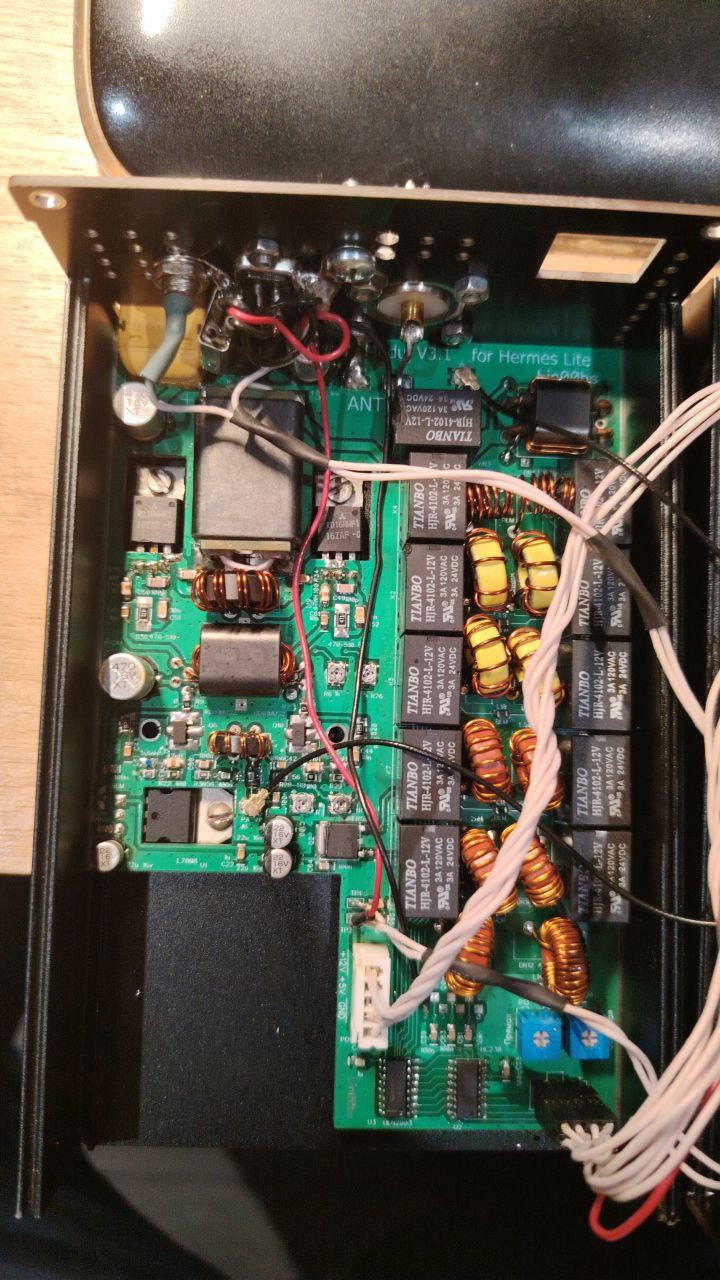

Как видно на фото, выходные площадки около микросхемы пустые… а должны идти на DB9.

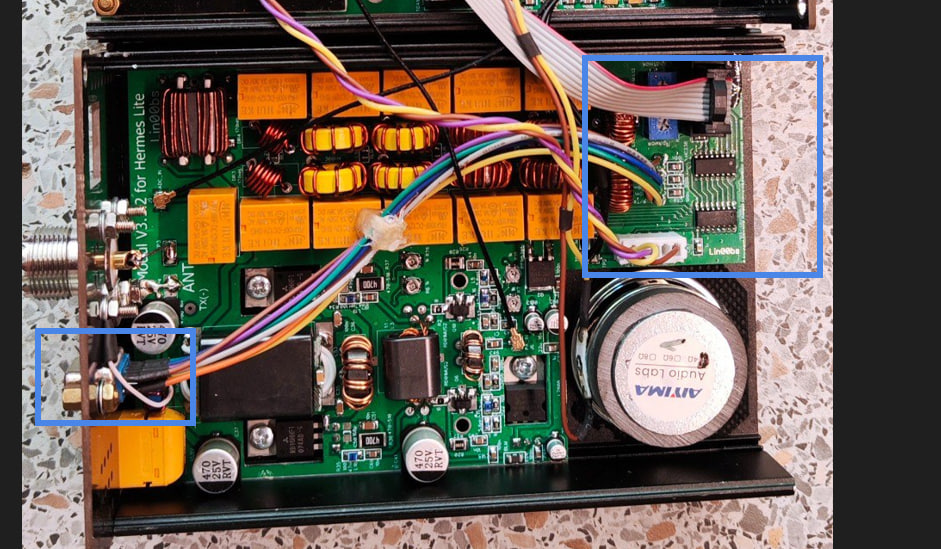

Вот так должно быть:
На этом мой интерес к «уродцу» закончился. Да, наверное, интересно с нуля всё это сделать и собрать, понимая, что и куда идёт.
Но ковыряться в чужом дерьме проекте, не понимая, что в нём работает, а что нет, — сомнительное занятие, особенно когда аппарат брался,
чтобы включить, подключить и забыть.

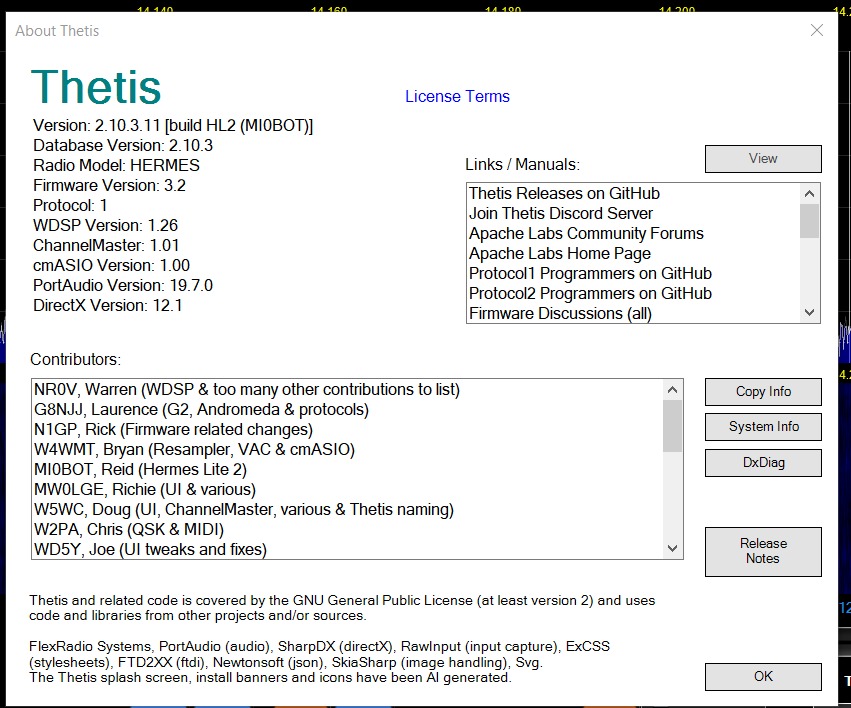

Приём, BTW, не впечатлил. От SunSDR2 особо ничем не отличается. Сам софт и его компоновка вызывают у меня устойчивый рвотный рефлекс ещё со времён
родоначальника Flex 1500 и PowerSDR. Передача… Без слёз смотреть на неё было нельзя, глобально не вникал.
Что ж, видимо, мне достался неудачный образец…

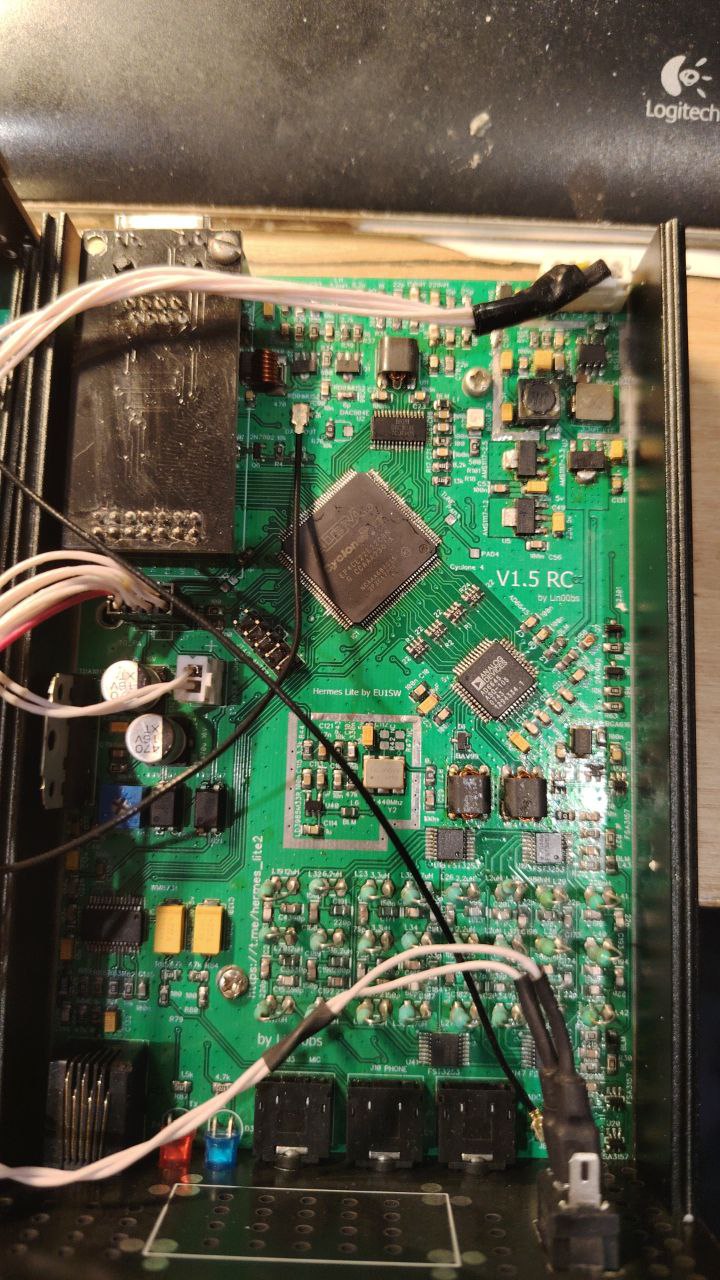

Платы V1.5RC и V3.1 by lin00bs.

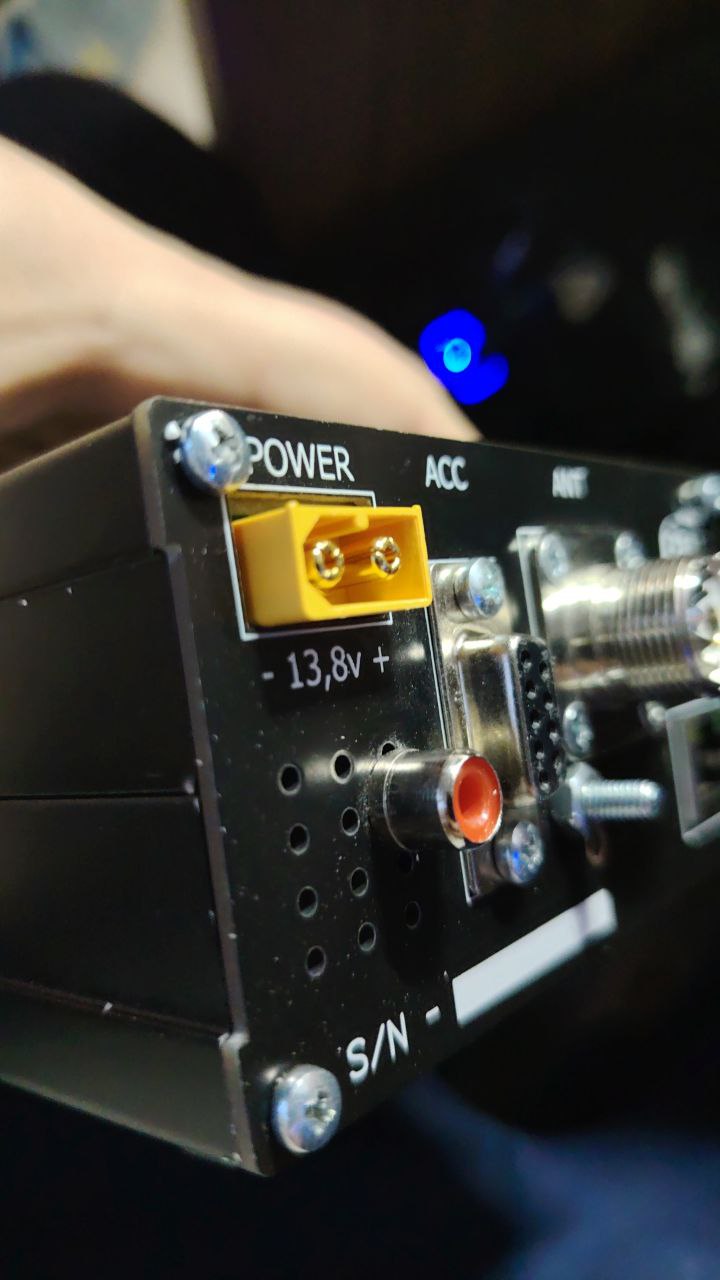

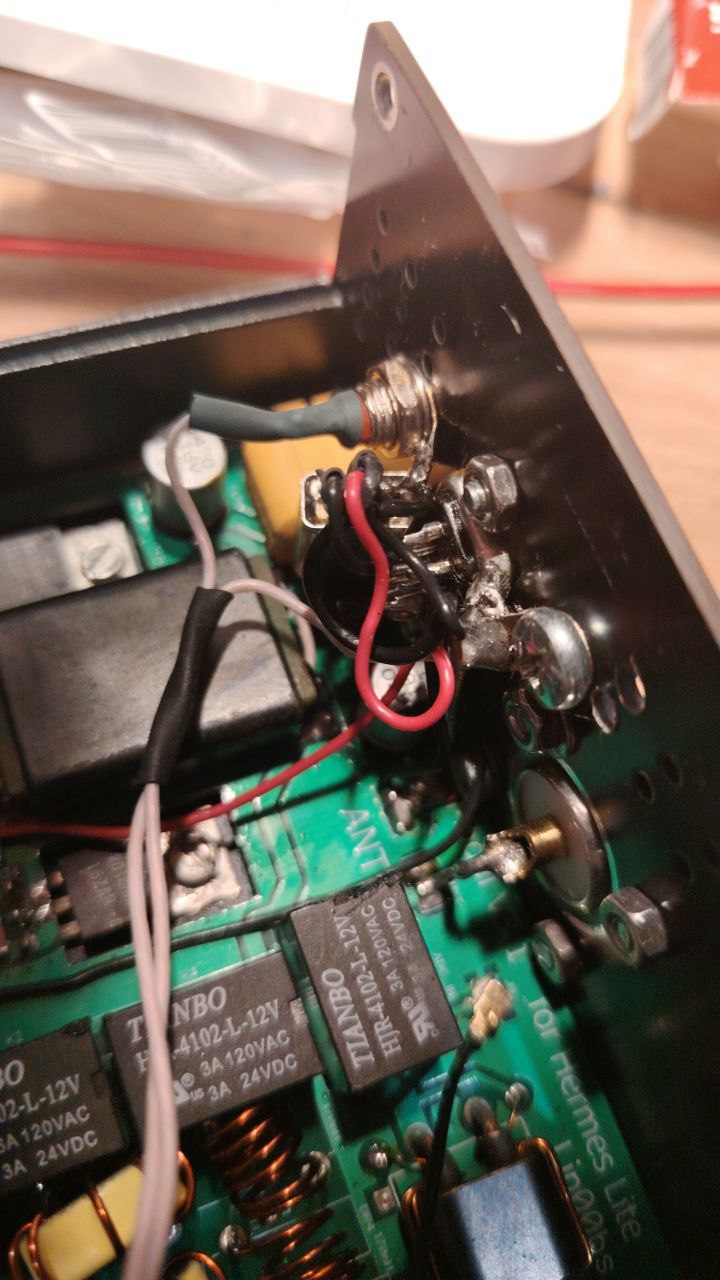

Без колхоза никуда, добавлен RCA, а провода на DB9 идут невесть откуда. Какое уж там управление PTT…
Опыт знакомства в целом получился негативный. Высокие ожидания и полное «разбитие мечт». Ничего не хочу и не могу сказать про схемотехнику
или параметры, но конкретная реализация подпортила впечатления конкретно. Что ж, может, в другой раз повезёт? 🙂
P.S. Зато я в полной мере ощутил, насколько удобен и практичен SunSDR2, который я так долго и нещадно критиковал и который служит мне верой и правдой столько лет…
