Продолжение. Начало, часть 1
Со временем провел несколько доработок, приподнял блок управления над крышей и закрепил его на мачте, что позволило немного улучшить wi-fi связь. Однако днем WI-FI канал немного лагает и я продолжаю работать над его улучшением.
В целом антенна показывала неплохую диаграмму на 40 и 80. На 160 удалось значительно понизить уровень шумов, но локальные шумы увы побеждают. Соседи с «фитосветом» кардинально убивают эфир на 160.
Проблема пришла откуда не ждали, через некоторое, довольно небольшое время эксплуатации я заметил, что несмотря на визуальную реакцию на переключение фактического переключения не происходит.

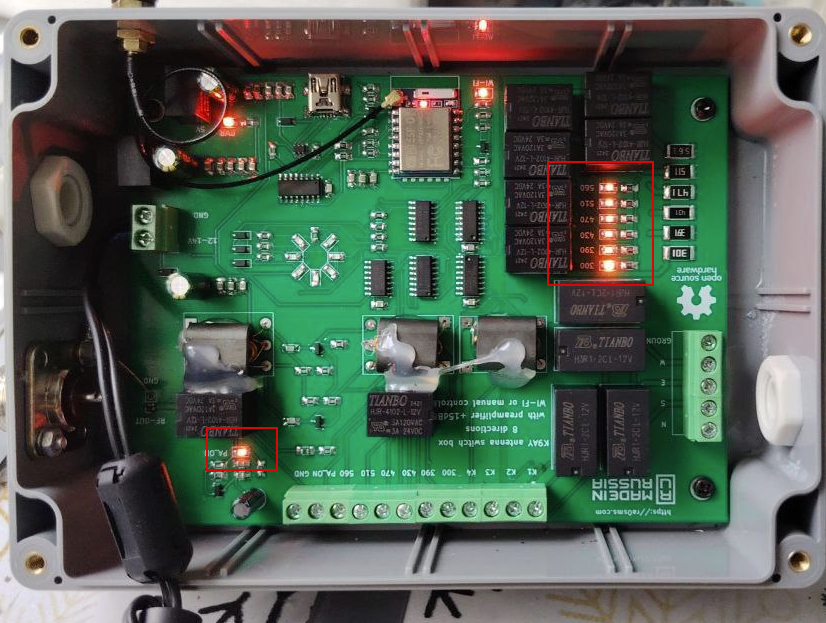

Сняв и вскрыв блок я увидел, что он «моргает сразу всеми лампочками», чего быть не может.
Пришлось запрашивать помощи и консультации у Антон (RA0SMS), как главного разработчика девайса, за что большое ему спасибо. Постепенно, шаг за шагом,
удалось локализовать и решить проблему. Как обычно мне выпала честь быть первым, кому удалось убить устройство 🙂
Что самое обидное, мне самому не понятно каким образом я его убил, так как это произошло в канун теста, где мне хотелось его опробовать.
Что ж, cq ww cw будет скоро, надеюсь испытаю в нем…

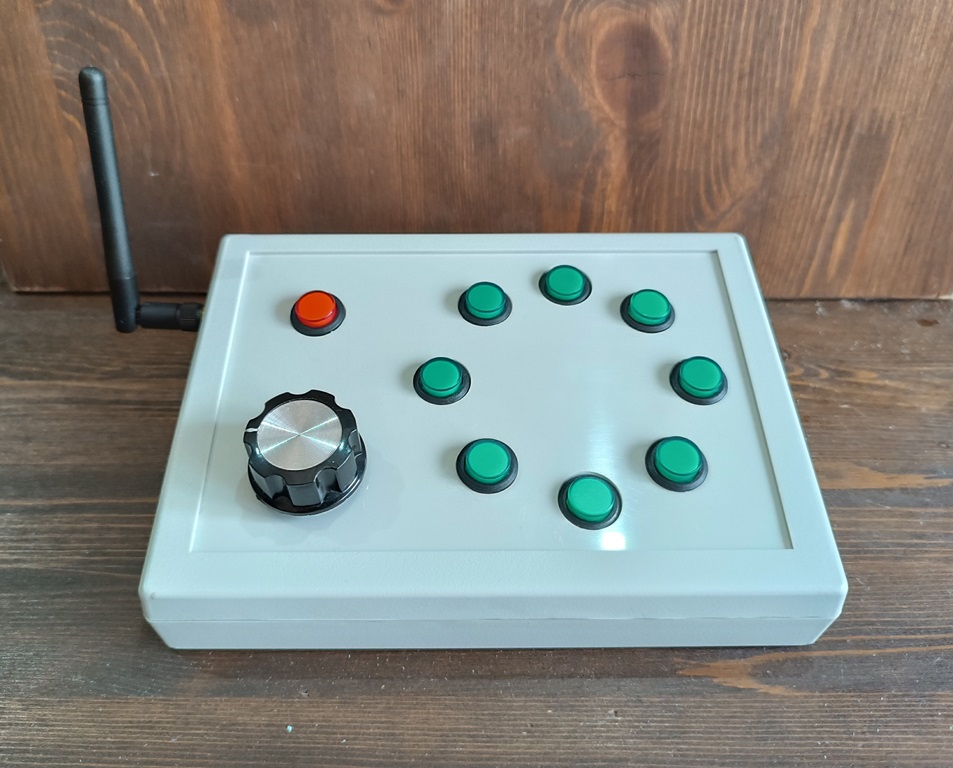

И вновь через некоторое время эксплуатации 🙂 захотелось большего комфорта и скорости переключения чем тыкать мышкой или пальцем в экран планшета.
Пульт пришлось немного доработать, добавив комфортную кнопочку ВКЛ/ВЫКЛ и гнездо питания:

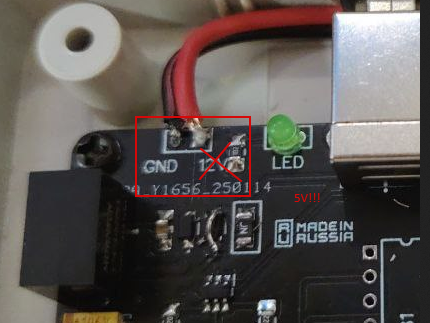

И самое главное, тут не 12в, тут 5в!!!
После консультаций с RA0SMS я обрезал лишний провод с рамок антенны и убрал «дроссели», после этого включение резисторов стало заметнее. Кроме того, в один прекрасный вечер у меня упал уровень сигналов на панораме на 15db в момент включения на передачу, неужели что-то с приемом трансивера? Но нет, просто «отвалилась земля» на K9AY. Я сделал выводы и добавил еще противовесов.
Чтобы лучше понимать азимуты сигналов пришлось разукрасить панель временными надписями.

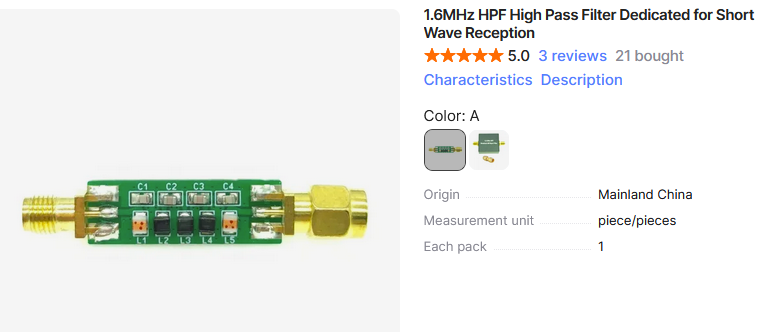

Так же добавил по входу фильтр HPF, срезав весь мусор ниже 1,6 MHz.
Эффект интересный, не смотря на приличные потери фильтра, уровень шума стал ниже, а уровень сигналов как минимум не упал. Так же, начитавшись форумов,
добавил развязывающий трансформатор. На кольцах долго ничего не выходило, но на бинокле удалось достичь минимальных потерь.
Продолжение следует…
