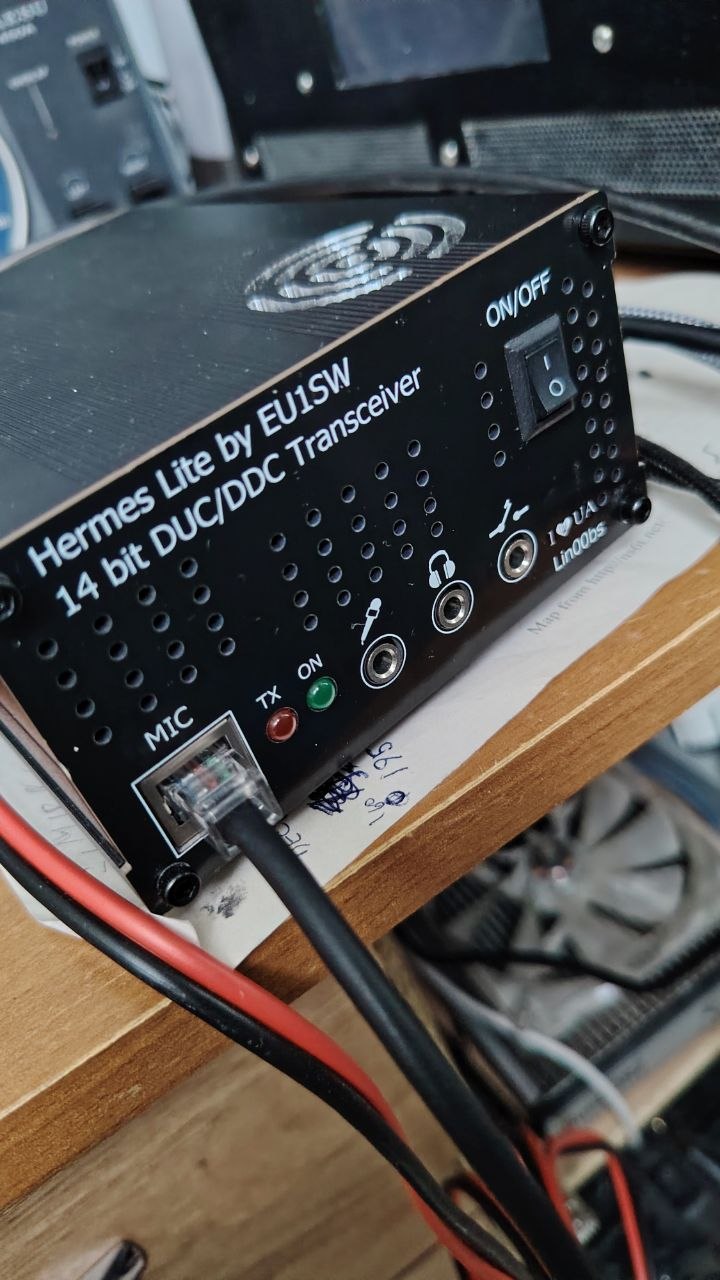

В этот раз мне попался более интересный вариант. Он был не то, что укомплектован, а я бы сказал, нафарширован аксессуарами. В комплекте шли — кабель питания, кабель подключения к сети ethernet, микрофон mh-48, папа DB9. На фоне предыдущего аппарата пришедшего даже без кабеля питания такой набор смотрелся даже избыточно. В корпусе имеет место внешний динамик, решение специфическое , на любителя, если бы у меня был выбор, я предпочел чтобы там был установлен cooler, но с другой стороны, внешний cooler никто ведь не отменял?

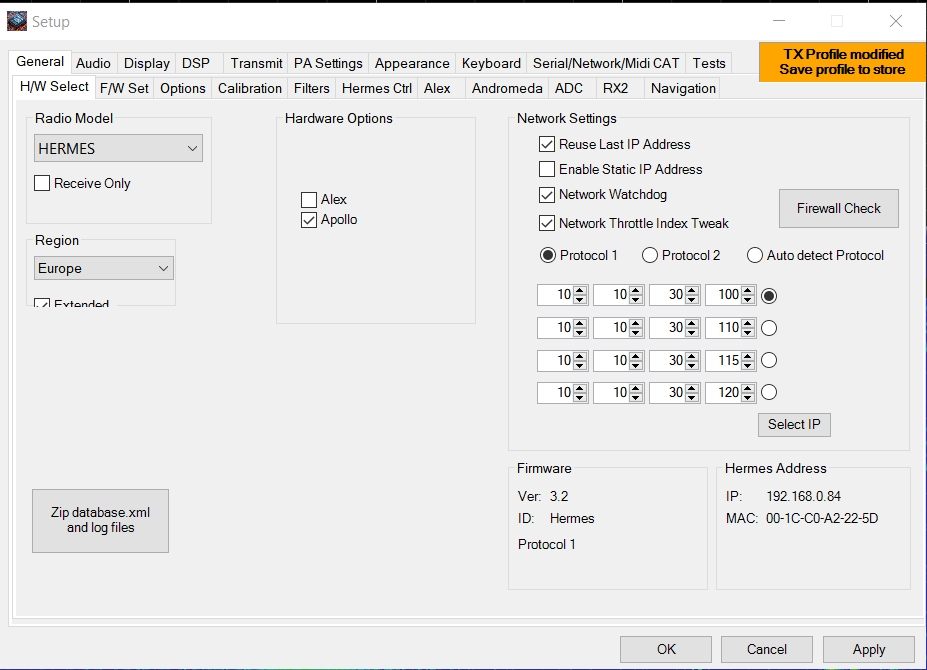

Софт старый, что ставил в прошлый раз, но отреагировал он в этот раз совсем иначе.

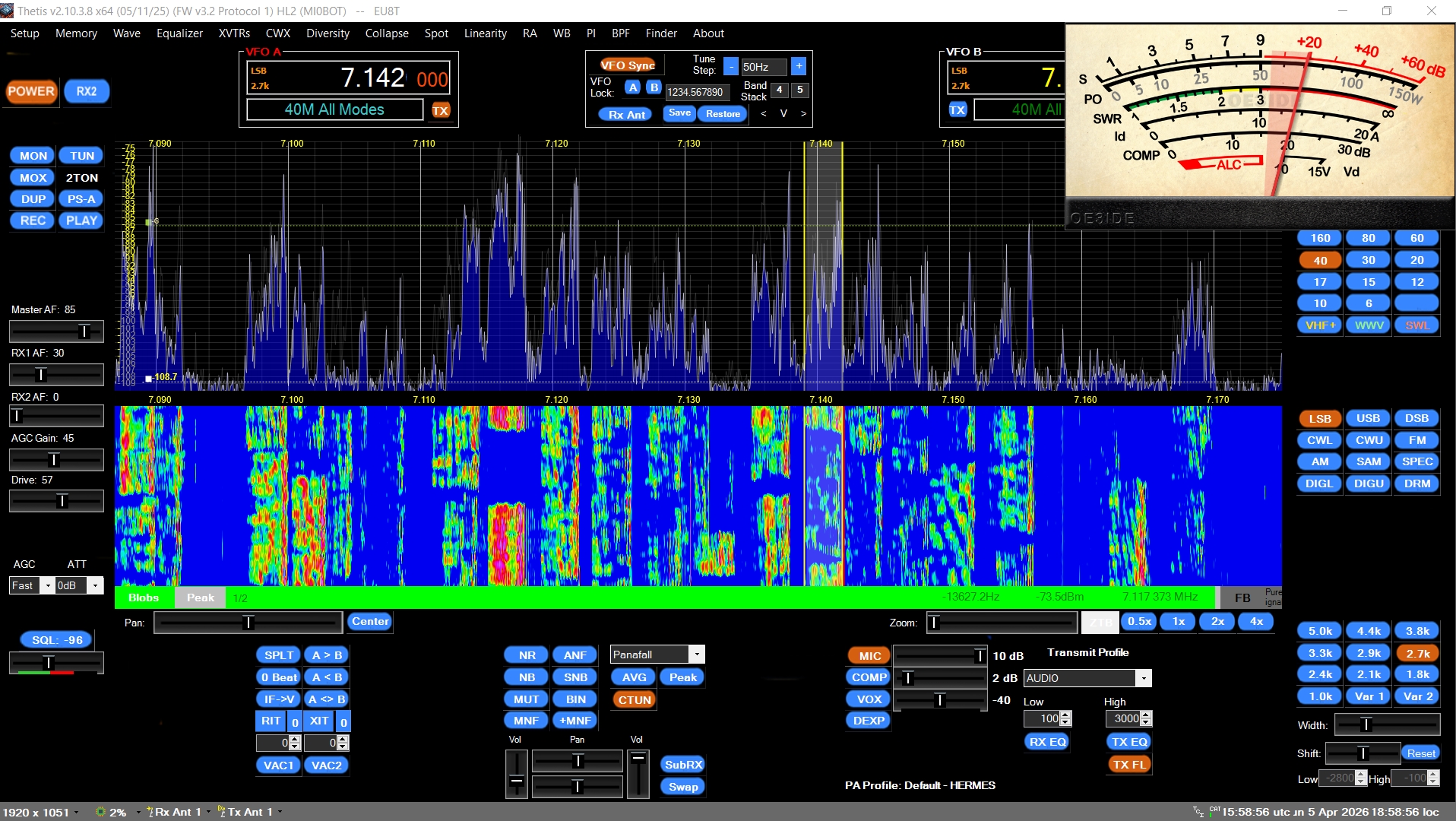

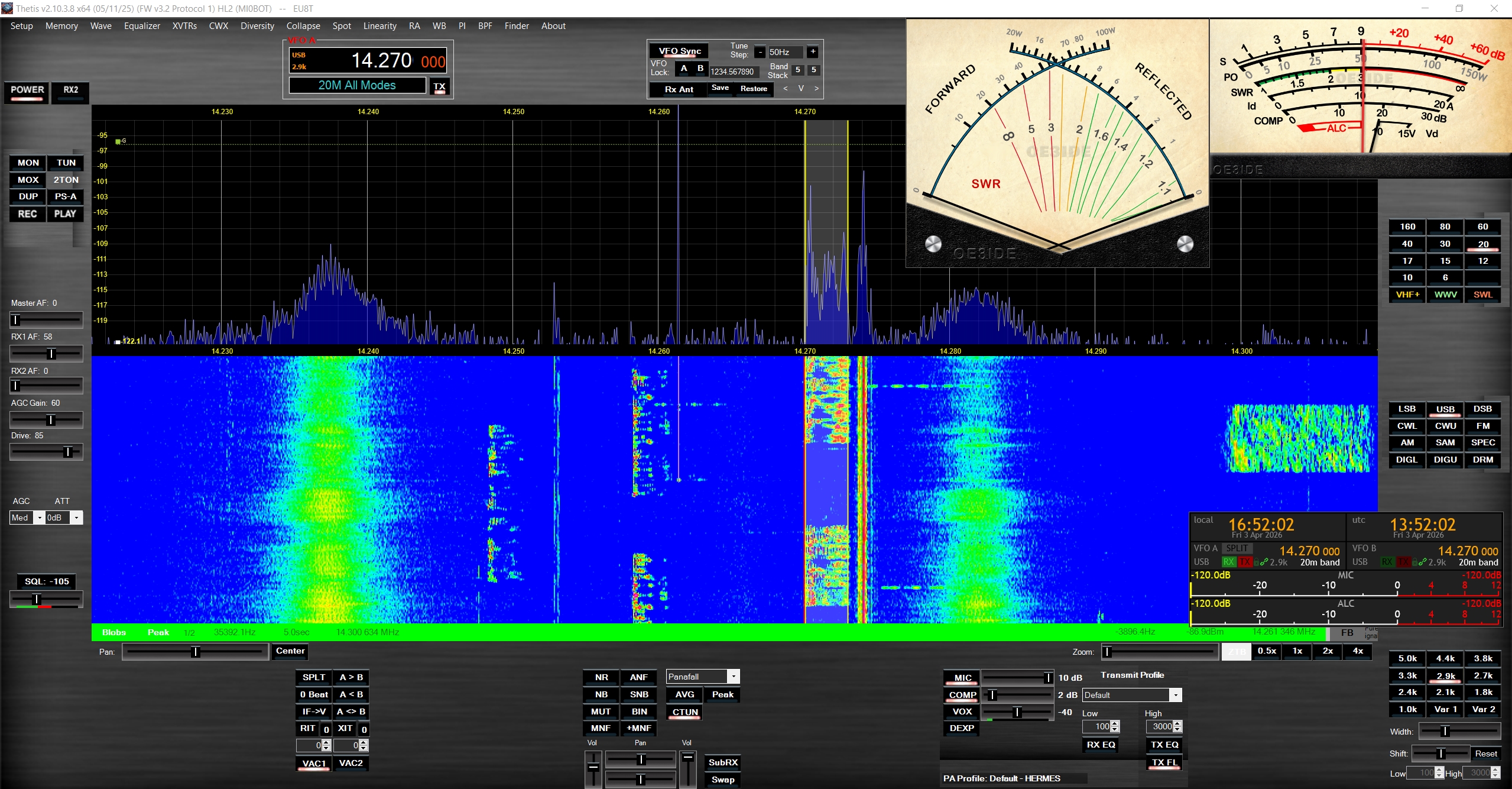

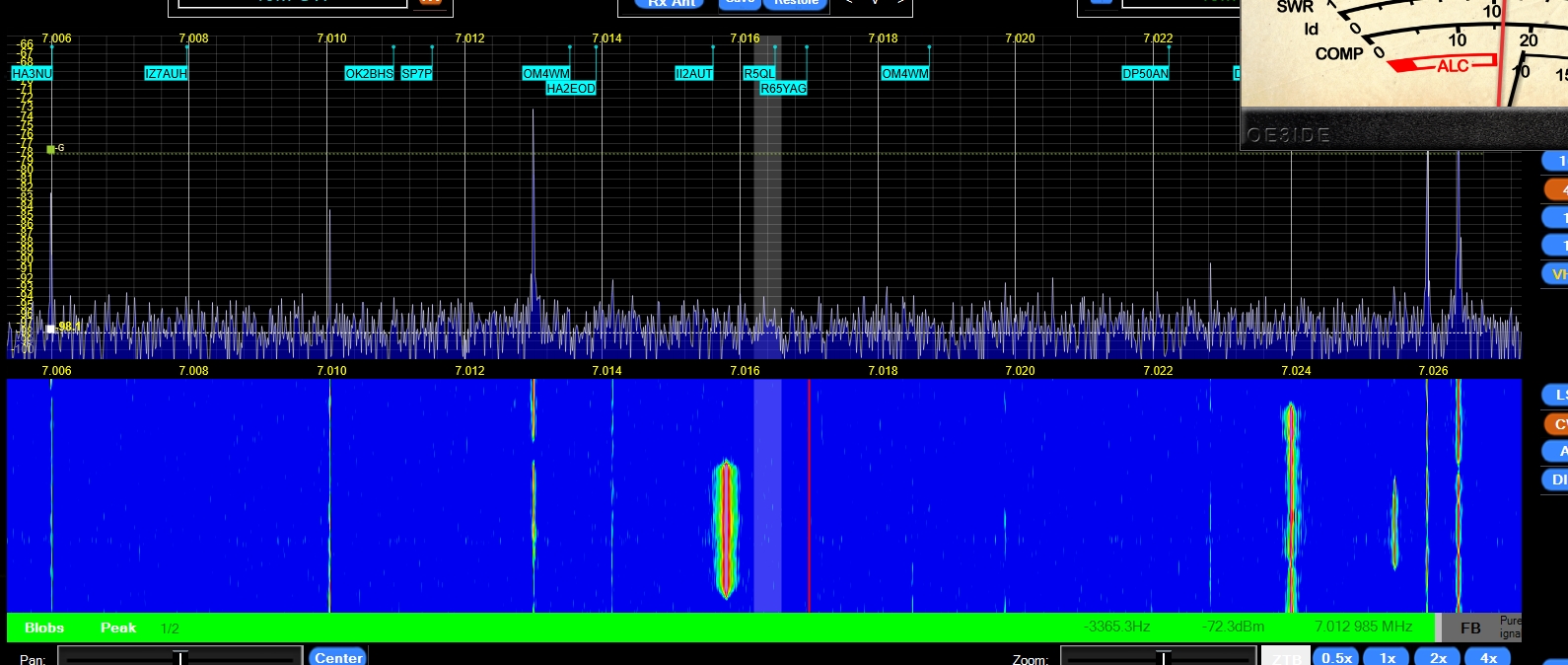

Нет никаких непонятных ошибок с SWR. Настроил первым делом панораму под себя максимально похоже на SUNSDR2

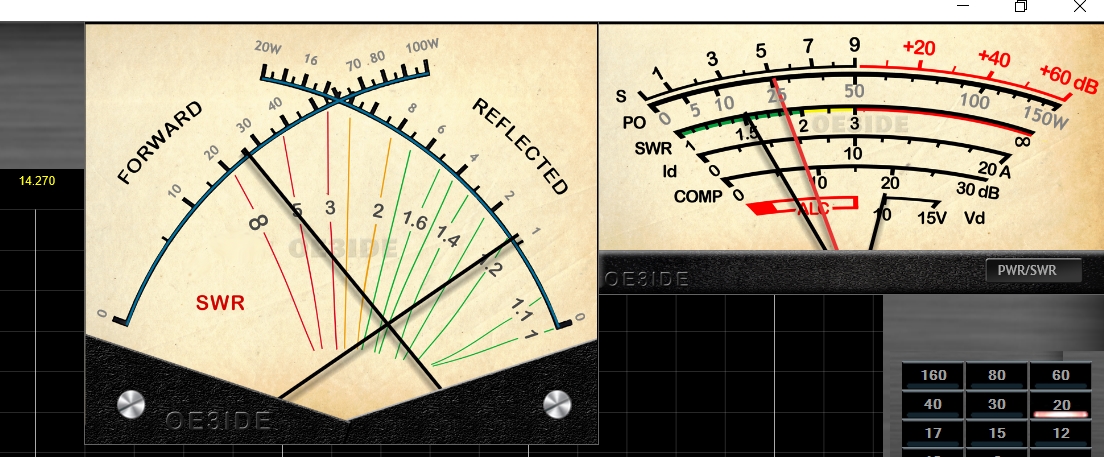

Градусники перекрывают обзор, но они отстегиваются и их можно вынести на другой монитор.
Но самое главное!!!!
Наконец заработали стрелочки на передачу. Я вижу РЕЛЬНУЮ мощность и КСВ.
Сейчас напряжение 15V, времено, так как используется БП для сансдр и я вижу на пиках до 30Вт в SSB, на тональнике 25-27 и ксв как должен быть..
Ну, наконец-то!!!

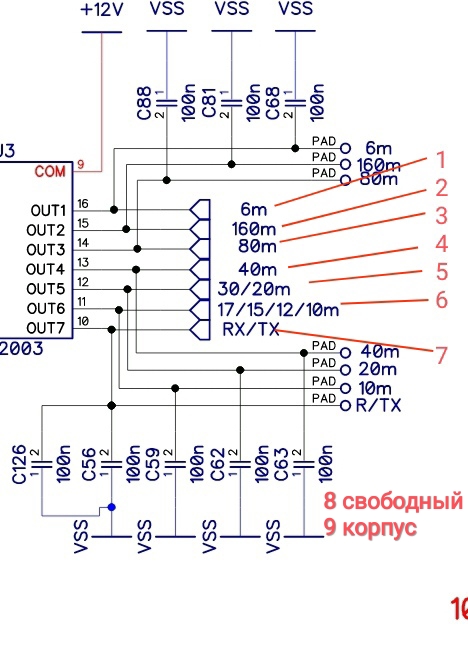

Данные выходные для DB9
+ к этому на 8 ноге уже не свободный, а TX с микрофона.
Итого 8-9 — педаль, 7-9 — контроль УМ

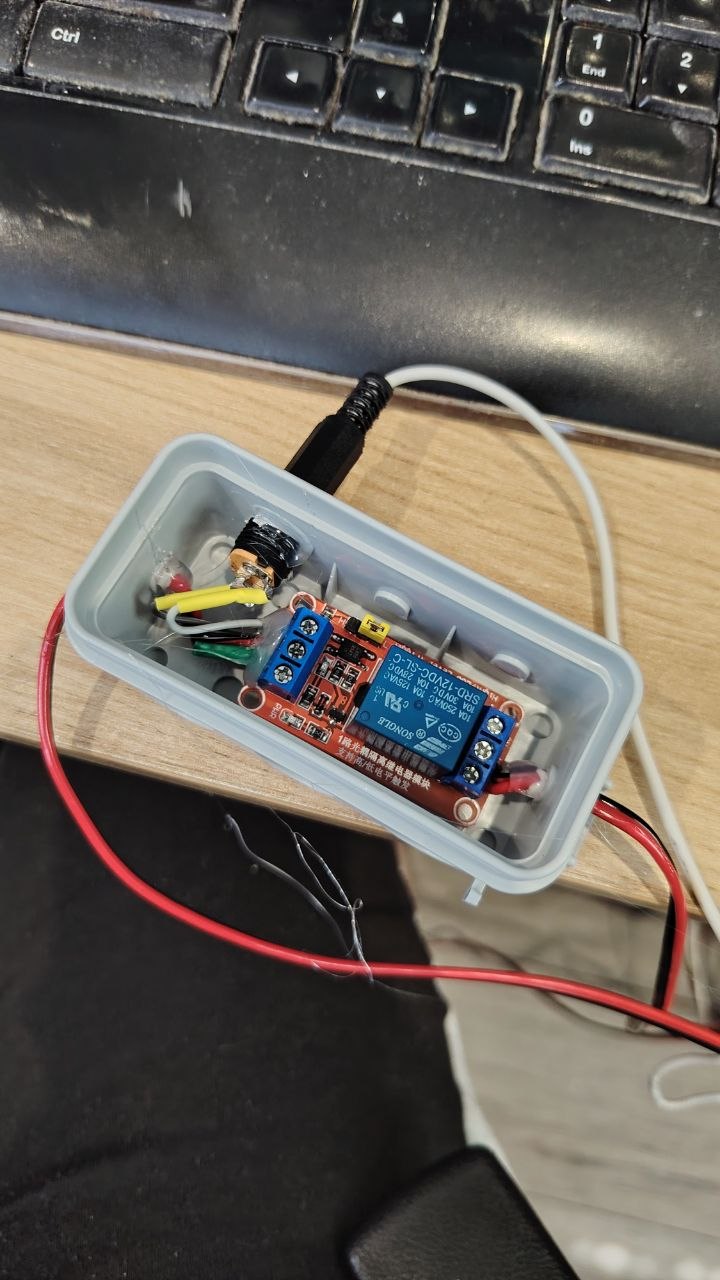

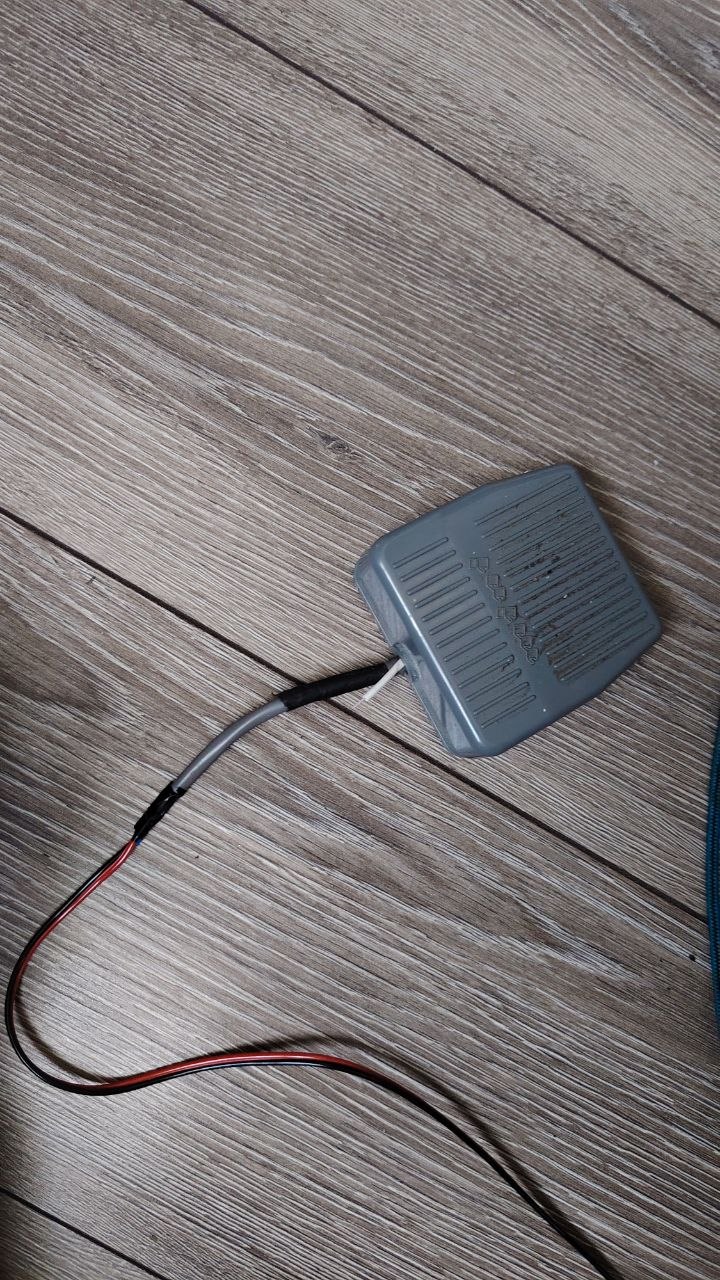

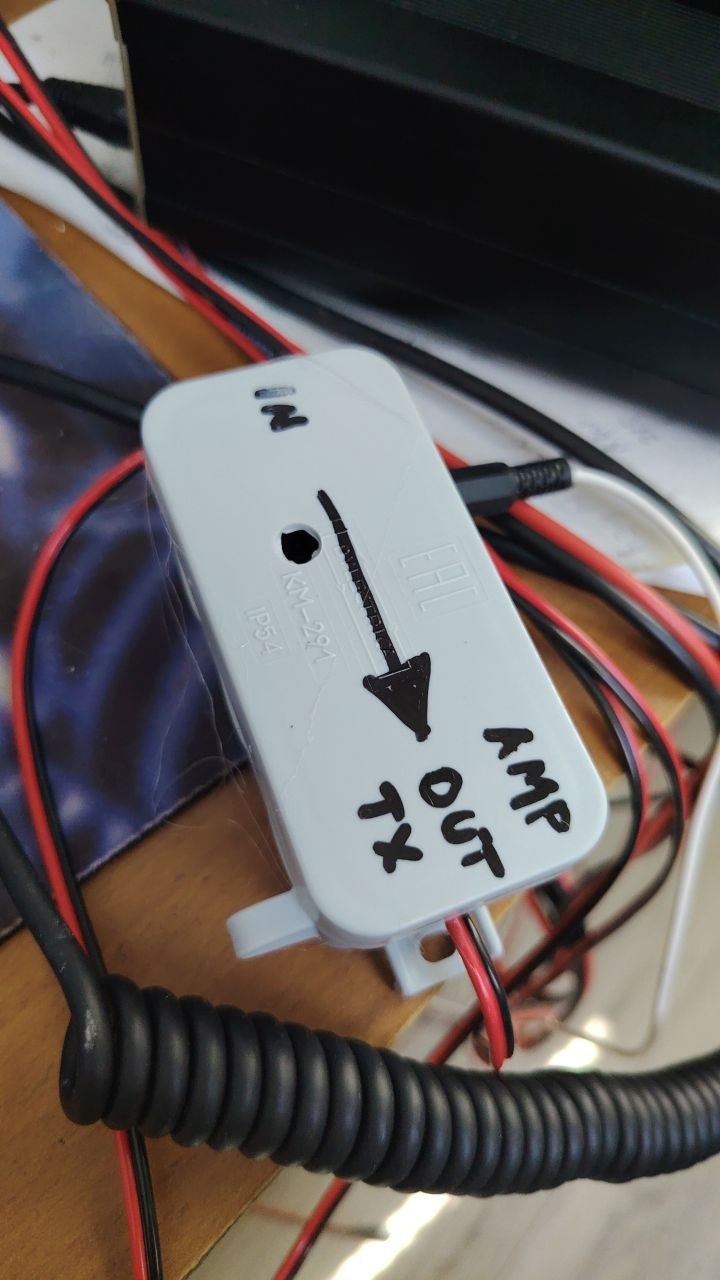

Педаль заработала сразу, с УМ как всегда сложнее, я решил развязать ум через реле с опторазвязкой.

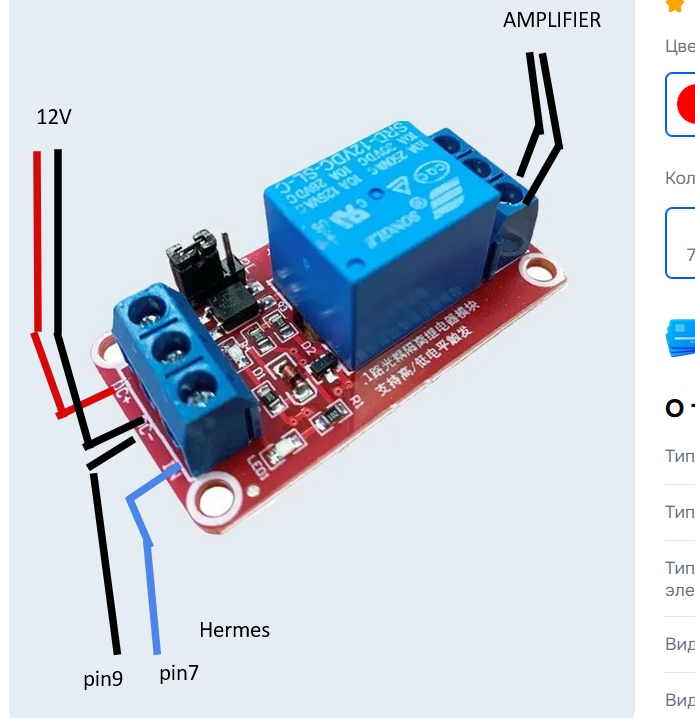

Примерная схема подключения, на передачу минусом управление перемычка на плате модуля в положении L

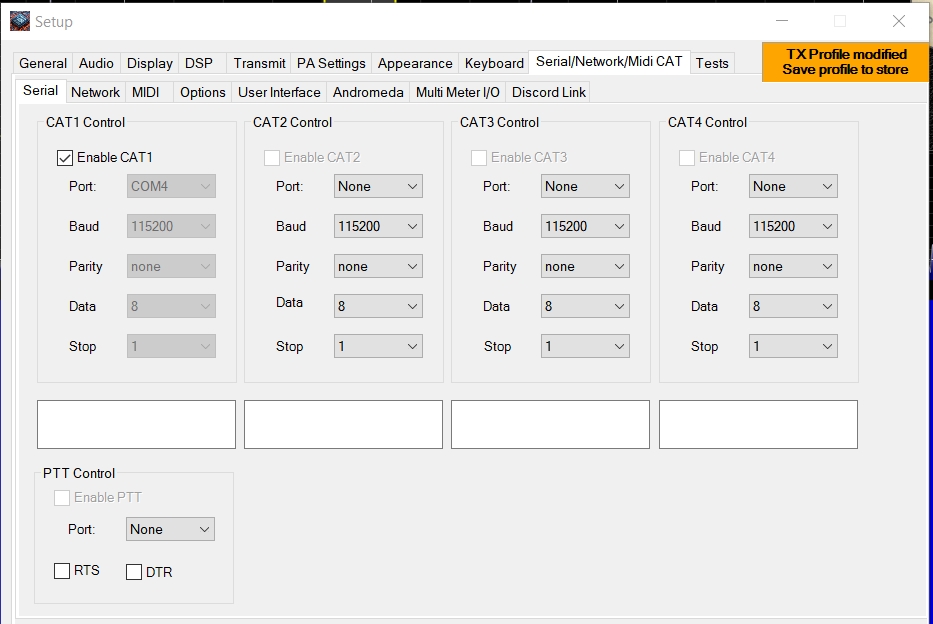

Cat включился почти сам по себе

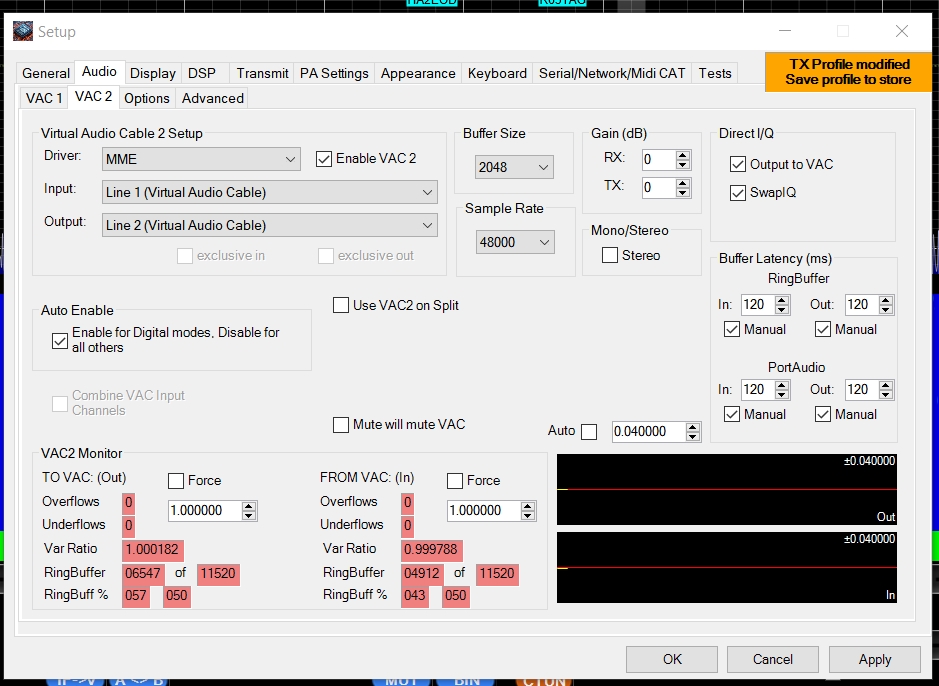

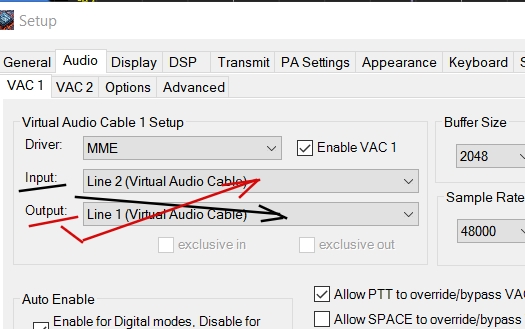

VAC настраивался дольше.
1. логика работы непривычна после sunsdr2 и кажется инвертированной, вход подается на выход.
thetis:

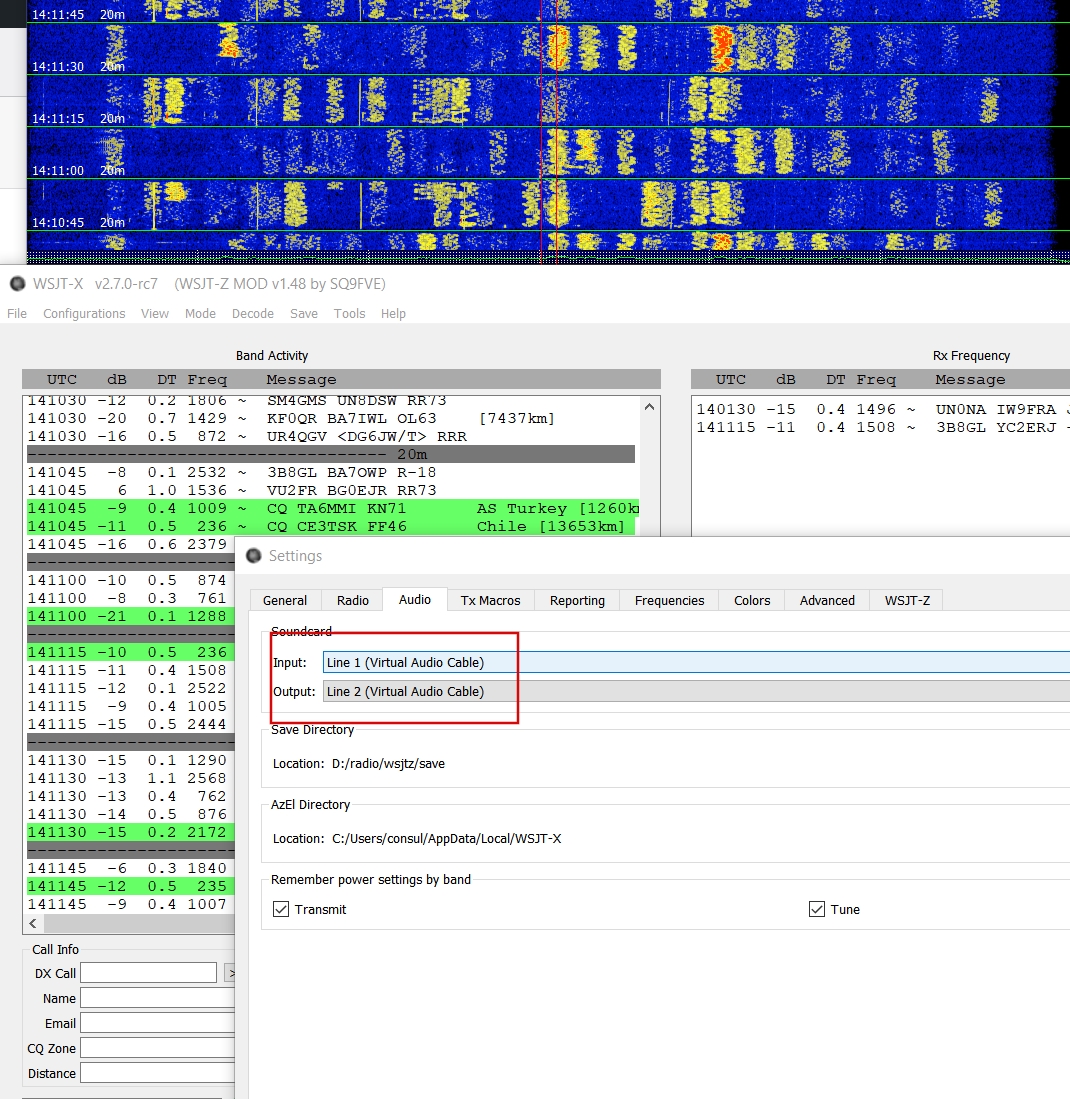

WSJT-X
Однако как быстро переключать цифру и аудио через VAC пока не понятно…
Отодвинул на второй монитор и подстроил панораму снова.
Смотреть на то, как 5 кнопок съедает 30% места нет сил) Утешает только то что это на втором мониторе, там места не жалко.

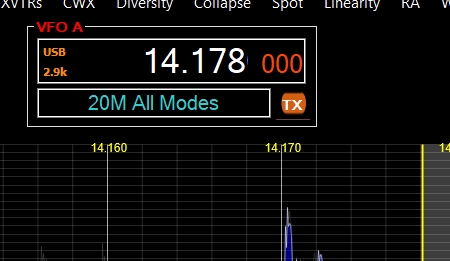

Осталось подключить к DX LOG.

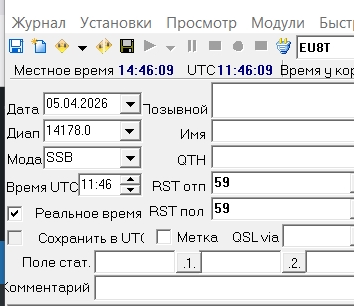

Подключилось, ходит по спотам, частоту индицирует…
А что там с CW?

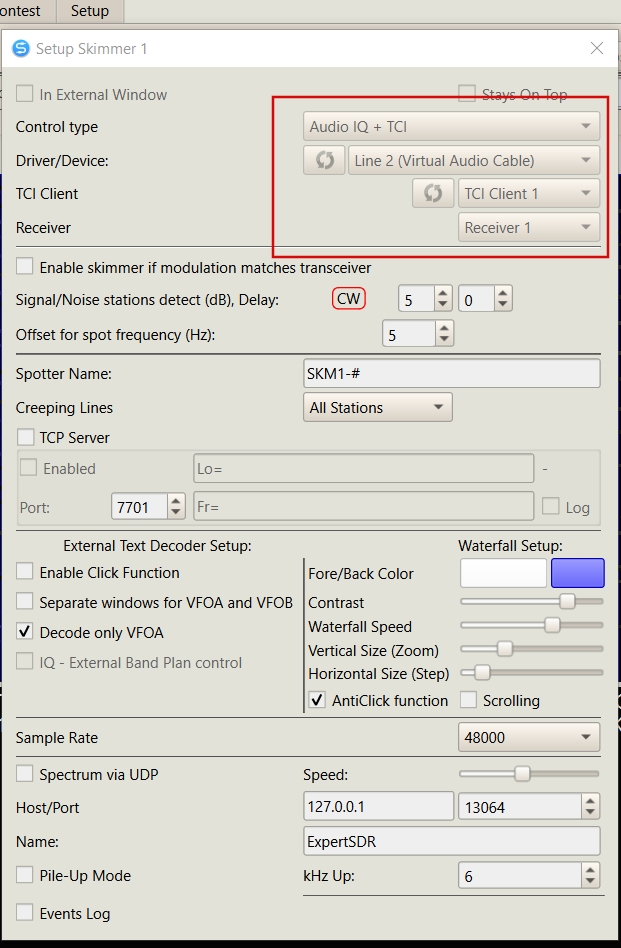

Споты получил… Однако для этого нужно отдать 2 потока на скиммер
Он конечно работает, и споты возвращает…
Но что с передачей?
На Sunsdr2 шнурки были всегда под рукой, а здесь мы вынуждены гнать поток в скиммер через VAC
С передачей ни в DXLOG ни без него пока непонятно…
UPDATE
Разобрался с CW

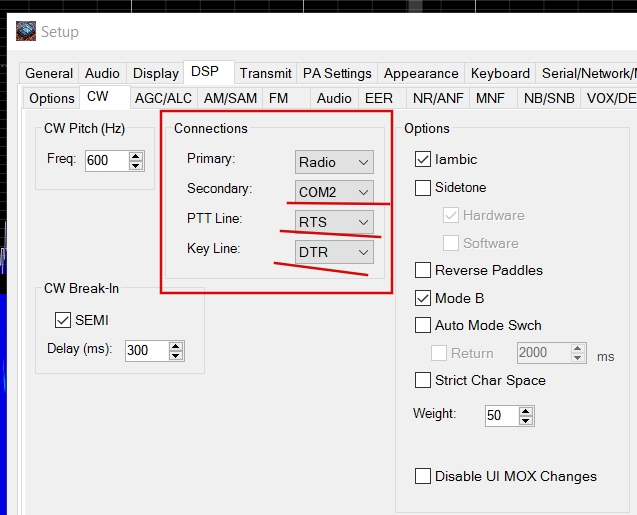

1. В тетисе

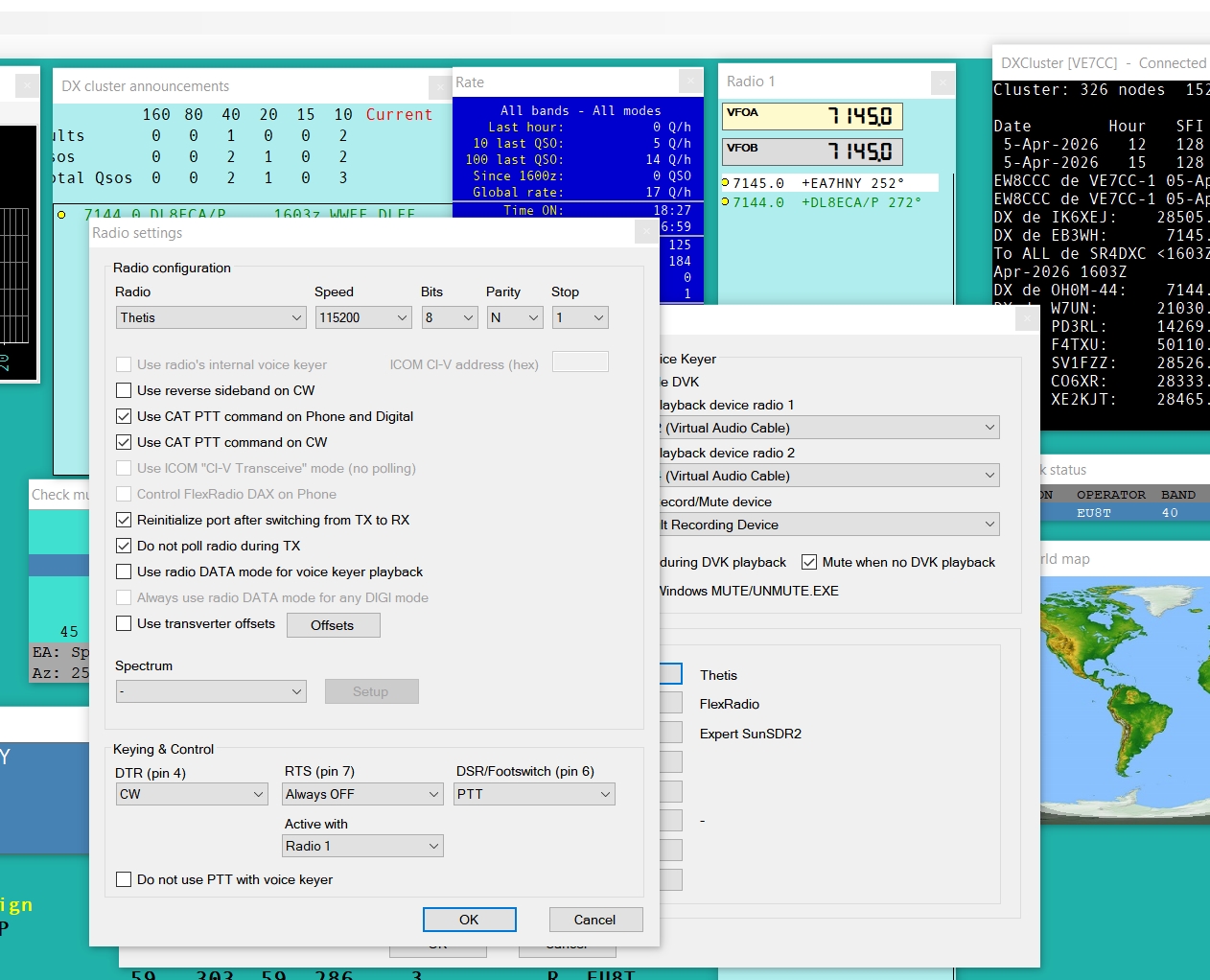

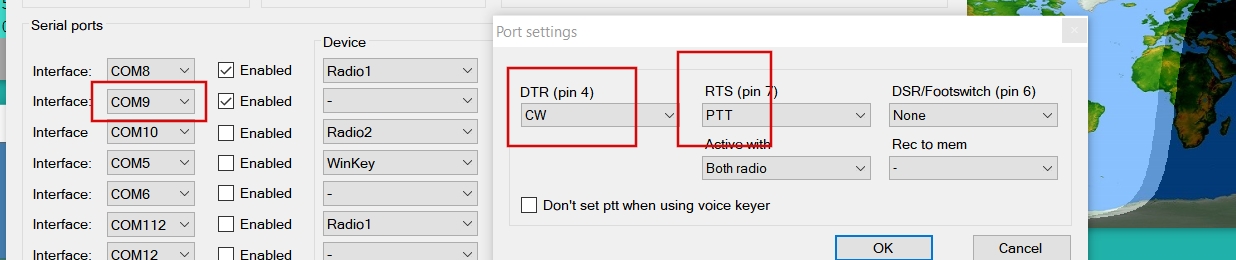

в dx log
Все работает.
Итого базовый функционал я воспроизвел, остались украшателства, типа вменяемого скина и градусников…
Но меня интересует DX лог в первую очередь.
UPDATE2

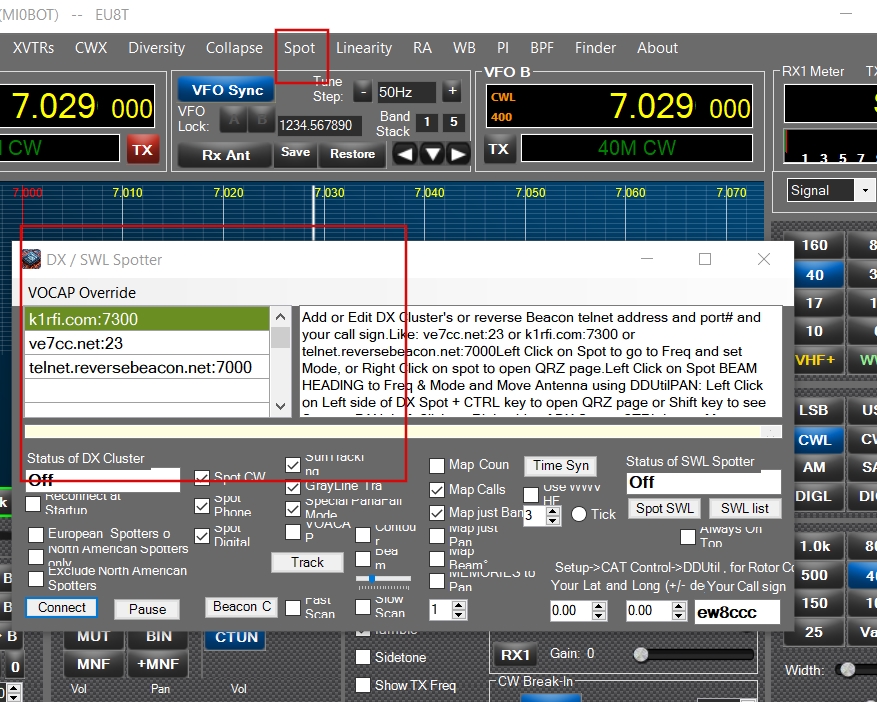

внешние споты нашлись в верхнем меню…
