Андрей EW8RX после участия в distributed решил, что нужно переходить с диполей, на что-то нормальное.
В итоге, главное оружие станции «диполь из трех элементов» 🙂 был вынесен на край участка.
А потом поднят на рабочую высоту и растянут.
Высоты 10м, для «подбора» этим «диполем» пока более чем достаточно.
Следующей задачей стала сборка «бума» для антенны на 10м, чтобы понять, что мы можем собрать по длине и далее под этот бум прикинуть число возможных элементов.
После первой сборки бум вышел 11.5м. Неплохо!
Быстрый расчет показал, что 6эл вполне реально разместить. И усиление неплохое, и элементов оптимально.
Однако, выглядит неплохо.
Но есть нюанс, остается еще 1.5 метра бума, что не очень практично. Разметили 6 элементов и огорчились, осталось прилично места под дополнительный. элемент, грех его оставлять!
Решили добавить еще 1.5 увеличив бум суммарно до 13м и пересчитать элементы под него.
Расчеты показали что на 13м буме можно поместить 8 элементов. Решили строить 8 🙂

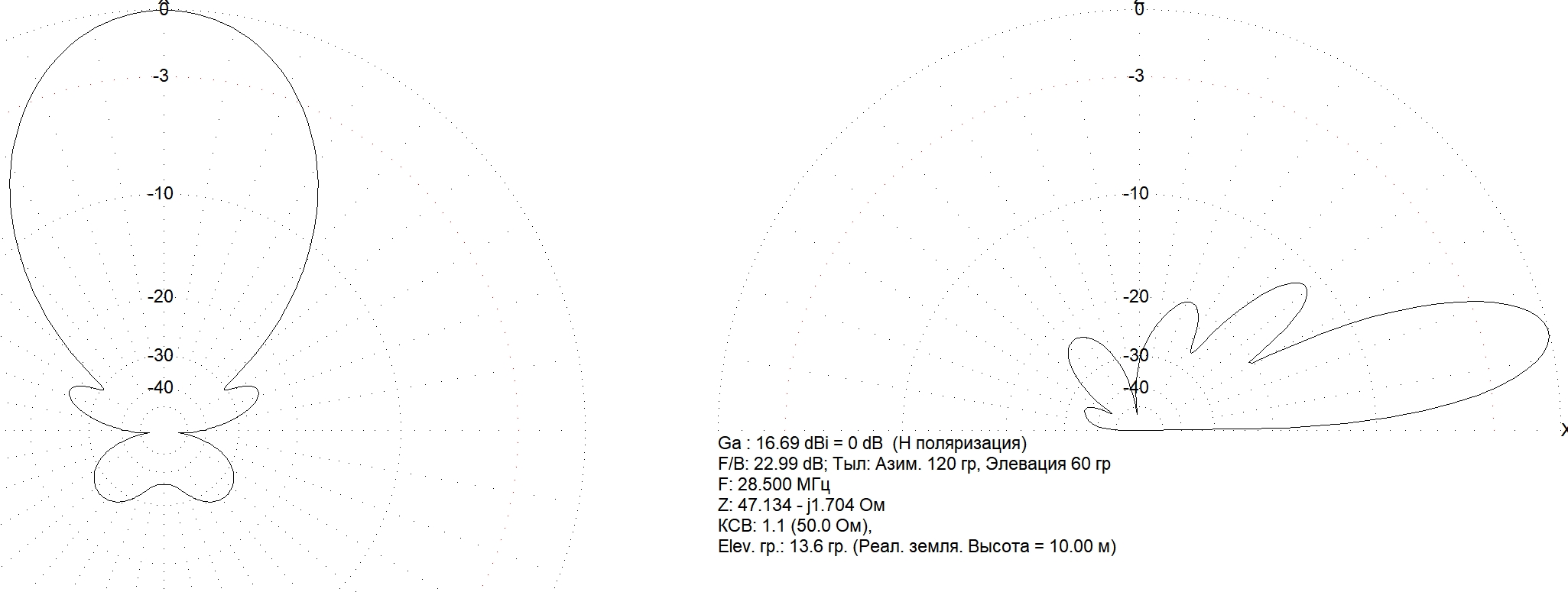

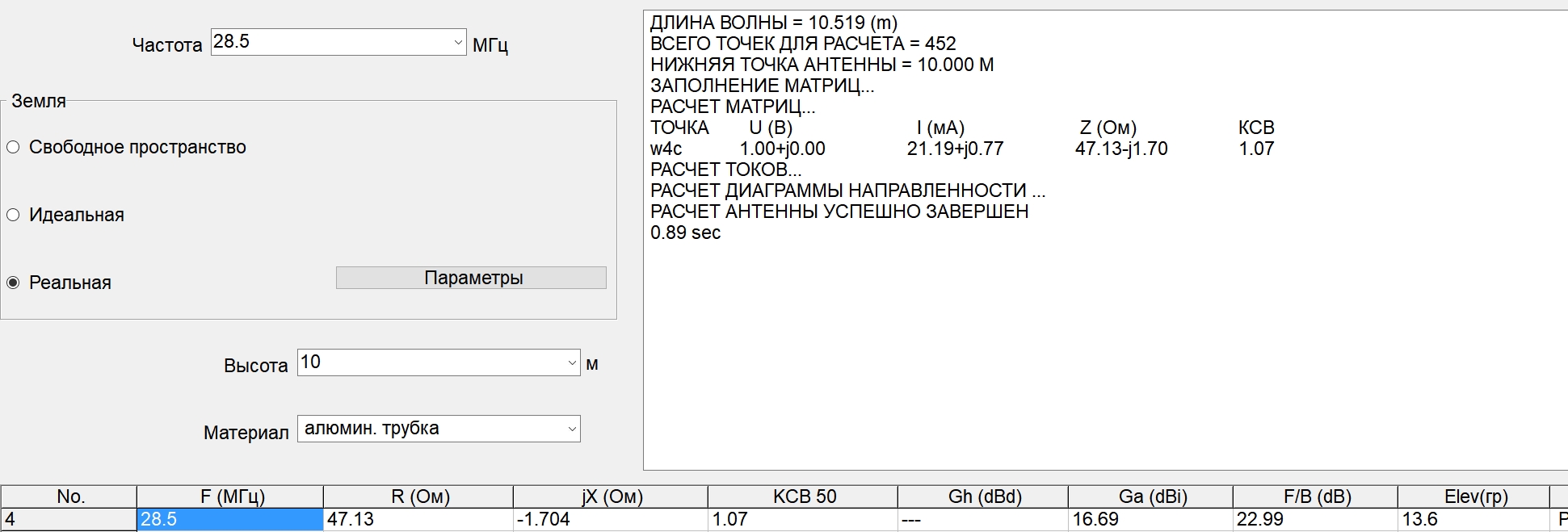

Расчеты в ммана делались на базе файлов от ra3xar
Постепенная примерка и установка элементов:
опорный подшипник приехал
Рабочая высота для обкатки и устранения конструктивных нюансов:
