В субботу весь день шел дождь пополам со снегом. Видимо, решение Андрея EW8RX закончить антенну в пятницу было верным. Но мы все равно поехали посмотреть на результат суточного отстоя под ветром и дождем, плюс требовалось определиться для со следующей антенной — 6 элементов на 15 м диапазон.

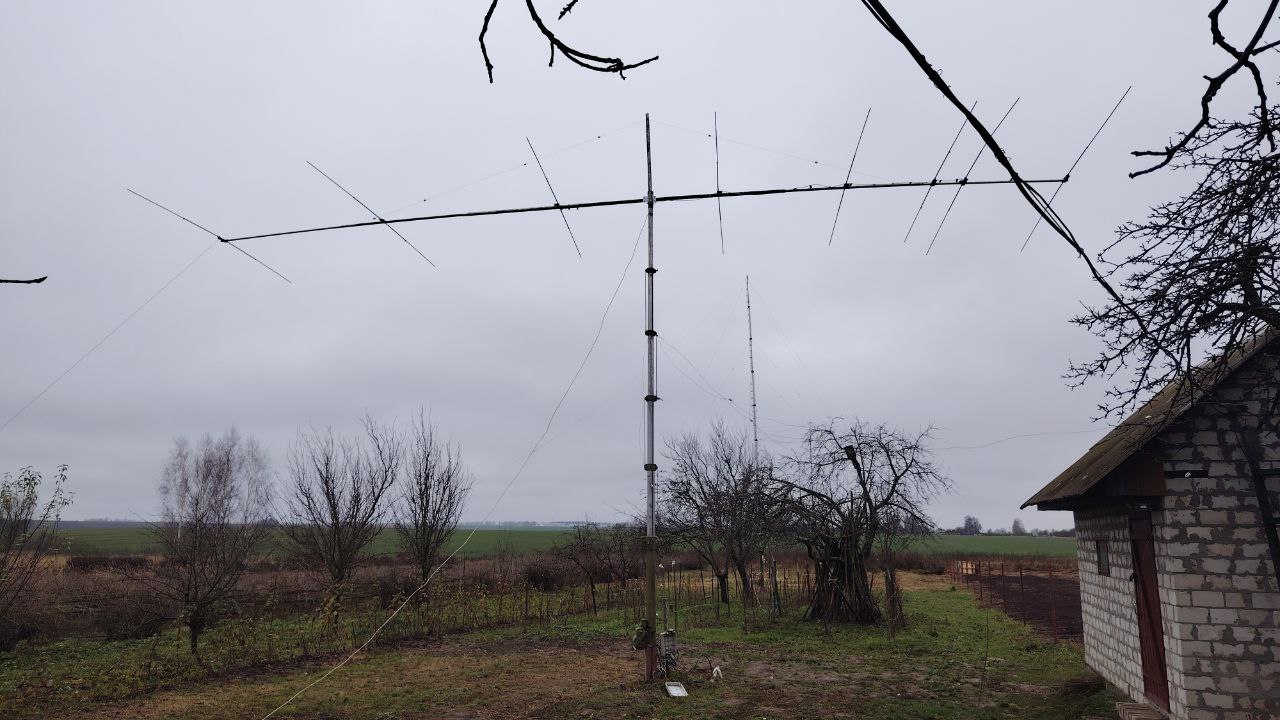

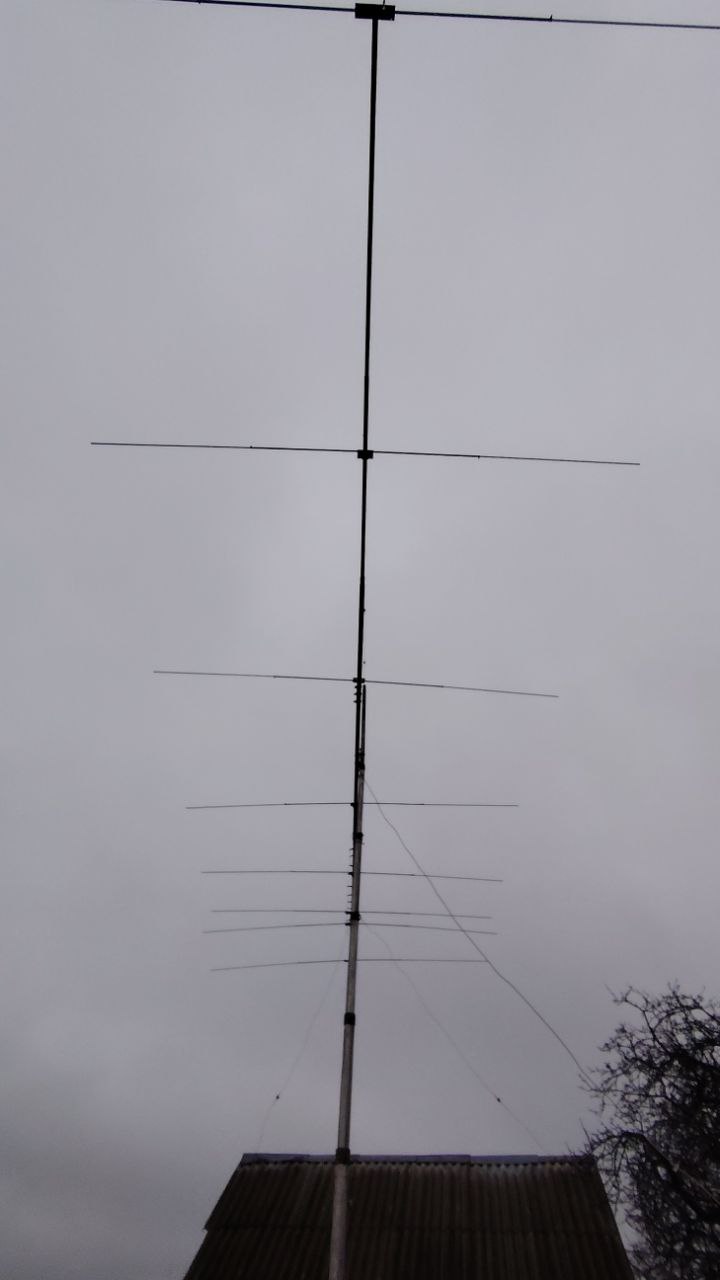

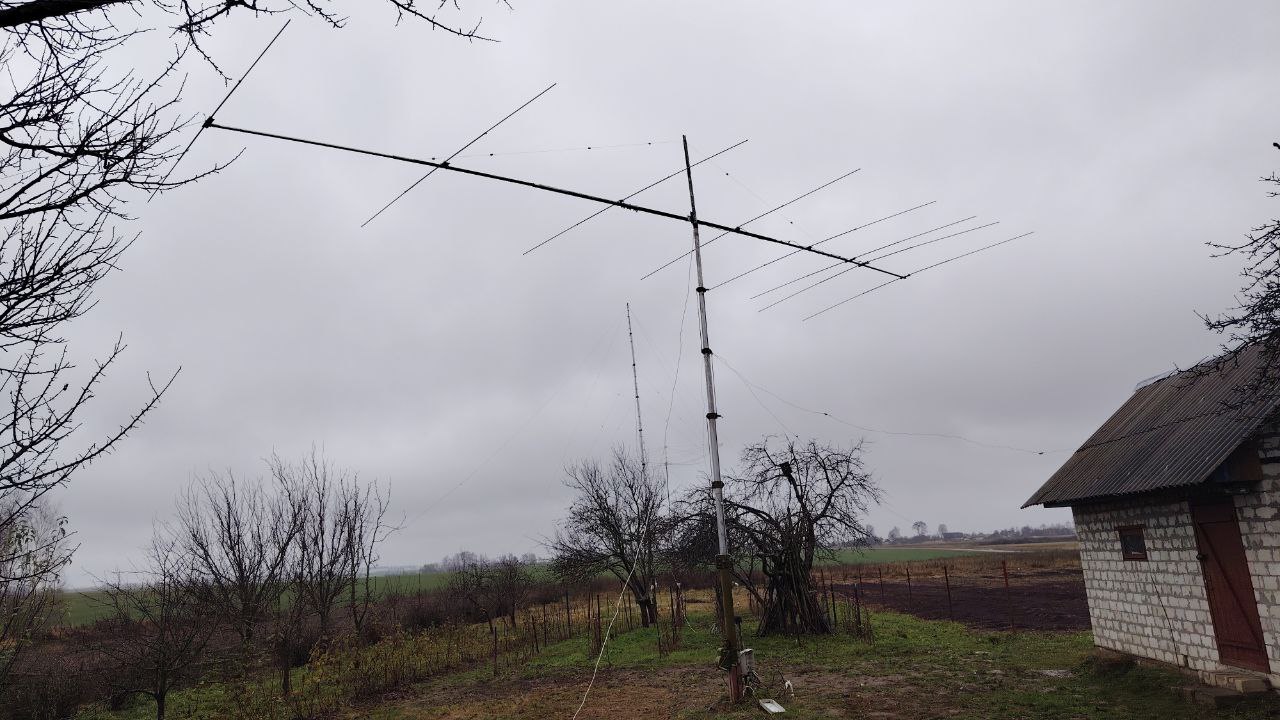

На фото, парковочная высота 7м.
После внешнего осмотра стало понятно, что не будет лишним сделать дополнительную подтяжку бума за края, больше ничего не требовалось. Подняли на рабочую высоту, покрутили, послушали эфир. Очень неожиданные и приятные ощущения. Как человек ленивый, я полез в кластер, чтобы зайти на готовое, но станций в кластере было мало. Зато покрутив ручку услышал кучу станций из Азии, которых в кластере не было. Изучая подавление обнаружили, что на одной и той же частоте работали одновременно станция из Индии и Китая. Мы услышали каждую последовательно вращая антенну. Станции были не громкими, достигали 6-7 баллов, возникали из ниоткуда по своему азимуту и так же довольно быстро растворялись. Очередное подтверждение шутки про «куда покрутил, оттуда и прохождение».
Результаты подавления F/B вызвали недоумение и недоверие к показателям S метра трансивера — более 30 db, чего не могло быть, модель в лучшем случае предполагала не более 23,ну пусть 25.
Боком, фактически полностью давились станции 9+20… Ксв, трансивер видел только на краях диапазона 🙂 Короче, кажется, она работает. Ну ладно, тесты и другие трансиверы покажут правду 🙂
К сожалению, оставленный дома векторный анализатор оставляют много почвы для домыслов,на сколько реальные параметры антенны соответствует модели, так как старый анализатор SW1 Андрея не умет строить графики…

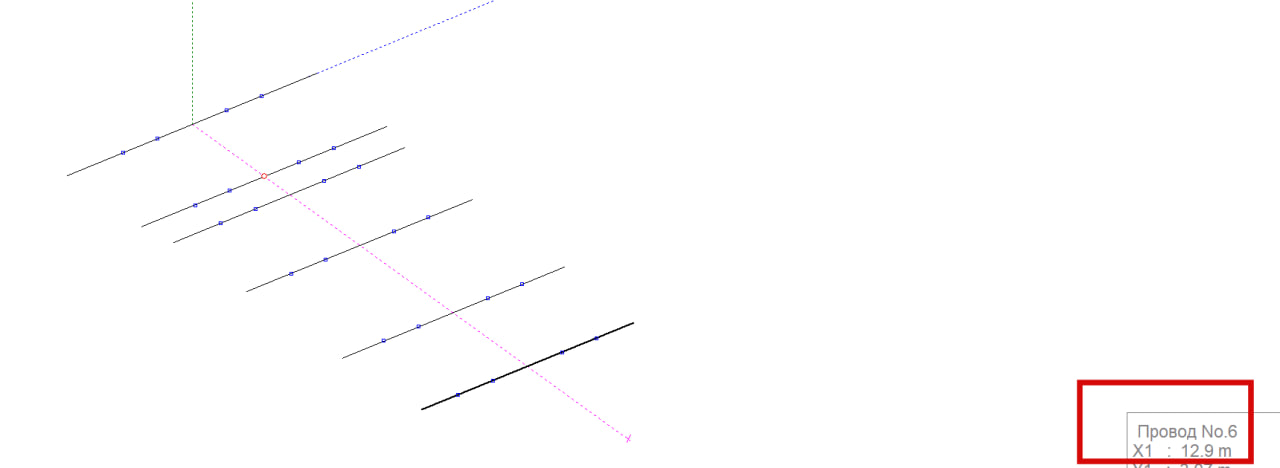

Мы подготовили новые материалы на новый бум 13м и поехали домой, где мне предстояло скорректировать почти готовую модель которую я сделал заранее, под наши трубки:

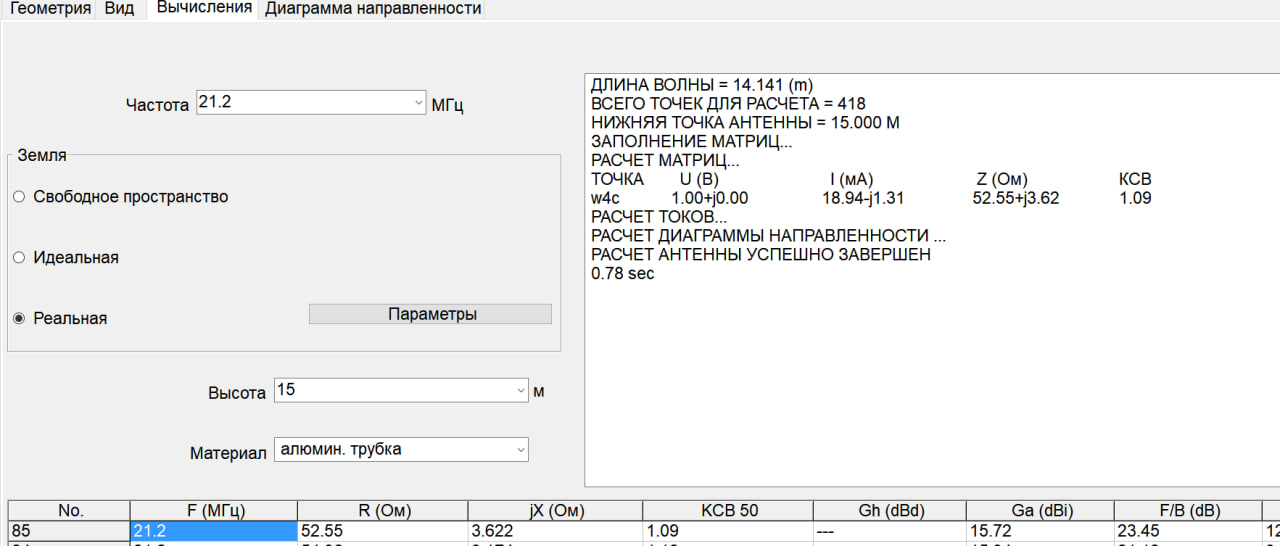

Результат вышел неплохим, где-то в балансе усиления и подавления, буду шлифовать дальше.

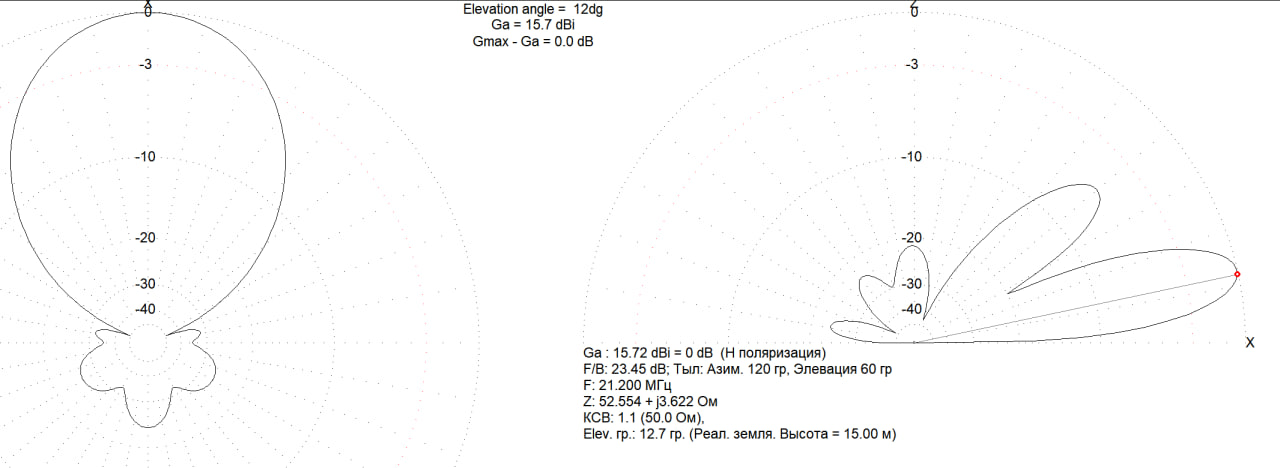

Диаграмма пошире чем 8эл, оно и понятно..

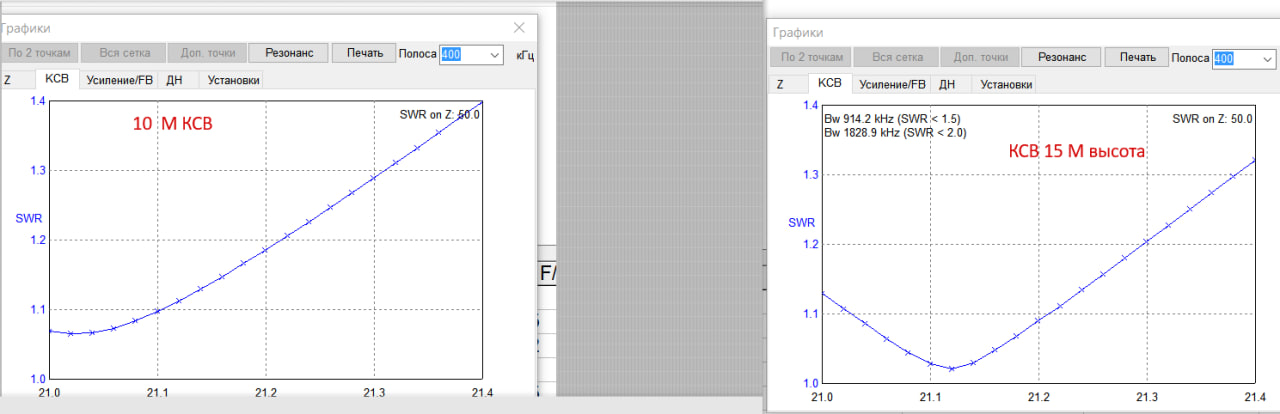

Ксв посмотрели на разных высотах, как и параметры антенны. Оптимизация под 15м вышла жесткая, при снижении высоты с 15 до 10м параметры подавления сильно падают, но
Продолжение следует…
