Понадобилось на днях прошить тюнер n7ddc который приехал из «Кетая». Приехал он уже прошитый, но кое какие параметры не устраивали и нужно было внести модификацию.
Я уже делал подобную операцию несколько лет назад, все прошло быстро и безболезненно настолько, что не отложилось в памяти. И теперь спустя пару лет, я очень сильно пожалел что не оставил заметки на этот счет, хоть и «боян» но, чувствую что самому пригодится еще через года 2-3-5, поэтому алгоритм действий следующий.

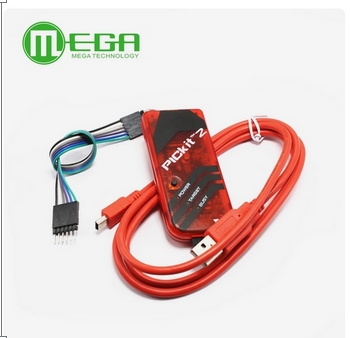

1. Программатор.
Закупался на «Кетае», 2я весия подходит для наших целей, бюджетно и просто.

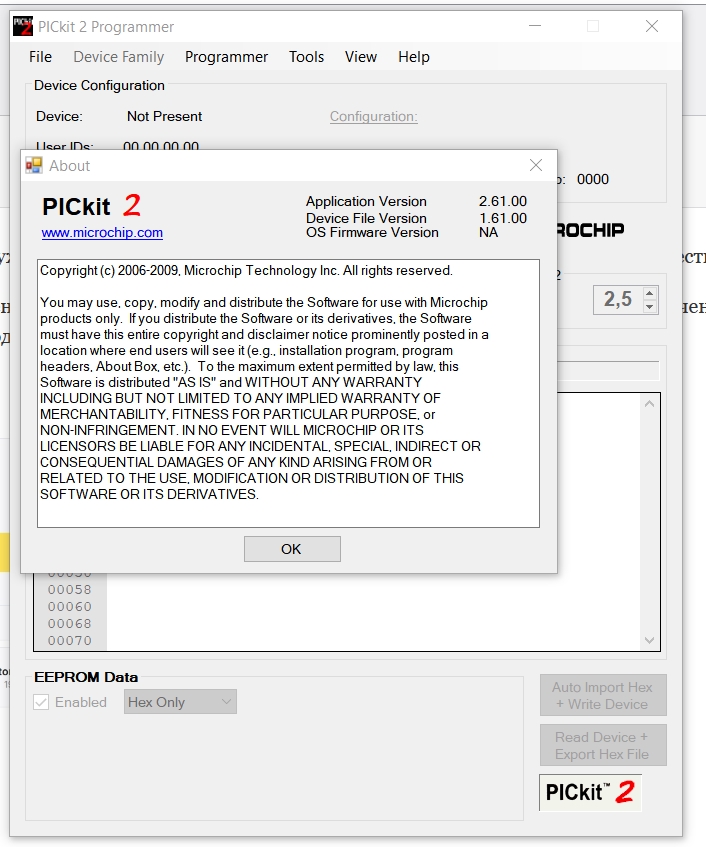

2. Софт PickIT 2 Programmer , у меня 1,69.

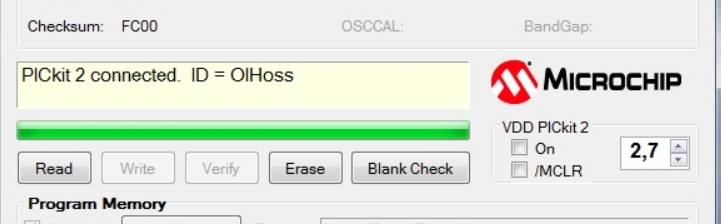

Вот так выглядит рабочий вариант, когда софт видит программатор.
Если там что-то другое, типа ругается на OS, то ее нужно скачать в настройках через меню
3. Настройки.
Вот тут то самое интересное и кроется. Наш пик контроллер доступен только после правильных настроек.

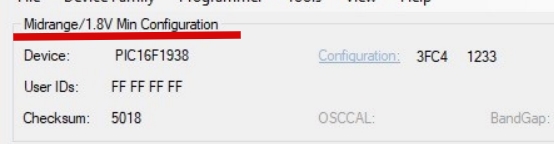

— в меню «Device Family» выбери «Midrange» и в вывалившемся меню — «1.8V»
именно после этого можно будет выбрать PIC16F1938

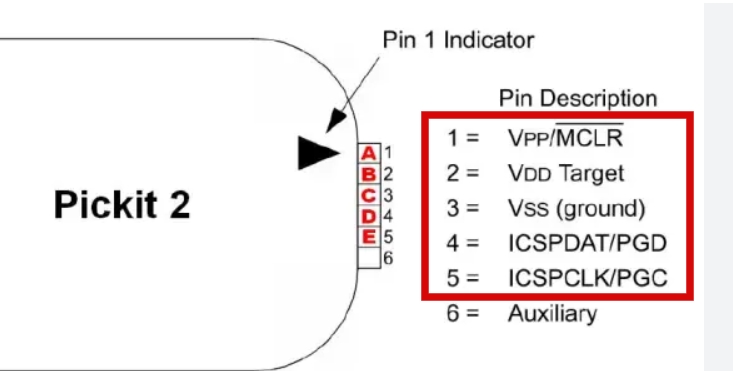

4. Подключение стандартное на расческу, ВНИМАНИЕ 5!! коннекторами
На первом будет 1.8 для питания микросхемы, 5 общее, земля и пины данных.
А тут у китайца был сюрприз. 5й пин Vpp у нашего китайца оказался не выведен, пришлось контакт колхозить на лету.
Если его не подключить, то чип не будет детектится, не смотря на все рабочие настройки.
